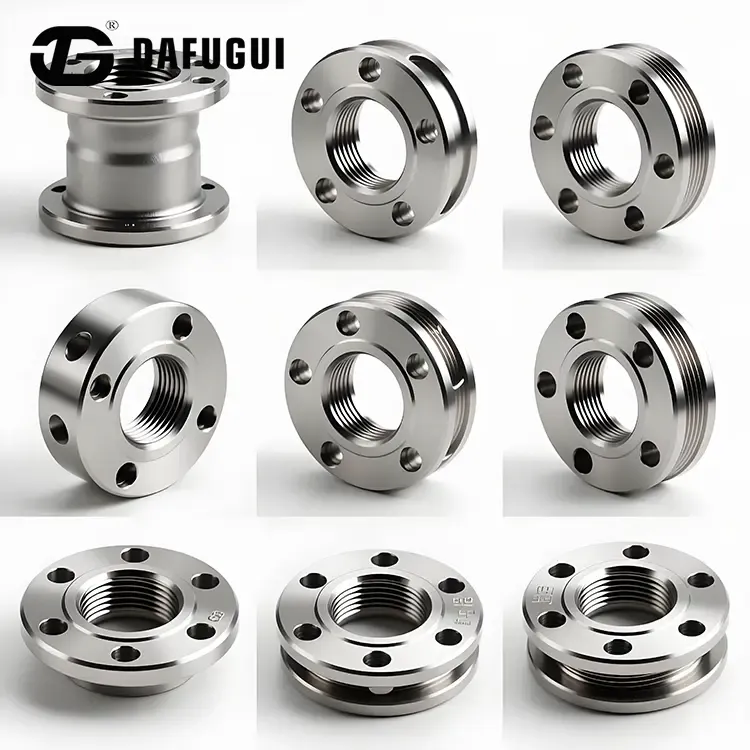

Flange filettate Super Duplex S32760 per petrolio e gas offshore

Progettato per la manutenzione di piattaforme offshore, collegamenti di collettori di navi FPSO e skid di processo, quelli di DafuguiFlange filettate Super Duplex S32760 per petrolio e gas offshoreaiutare gli operatori a mitigare i rischi legati ai lavori a caldo nelle aree di idrocarburi volatili. Ogni flangia presenta filettature interne NPT o BSPT lavorate con precisione, prodotte su centri di tornitura CNC, fornendo una connessione meccanica con estremità del tubo filettate corrispondenti. Forgiata in lega UNS S32760, questa linea di prodotti offre resistenza strutturale contro il movimento ciclico delle onde oceaniche e il degrado dell'atmosfera marina.

Ingegneria marina offshore

• Elimina i requisiti di lavoro a caldo in loco:Presenta filettature interne lavorate con precisione (NPT/BSPT conformi ad ASME B1.20.1) che si uniscono direttamente alle filettature dei tubi corrispondenti. Questo design elimina la necessità di saldature sul campo a fiamma libera ed evita il rammollimento delle zone termicamente alterate (HAZ) localizzate sulle strutture offshore.

• Rendimento elevato e resistenza alla trazione:Flange filettate Super Duplex S32760 per petrolio e gas offshore realizzate in acciaio super duplex forgiato UNS S32760 (F55), che raggiunge un carico di snervamento nominale ≥ 550 MPa, sostanzialmente superiore all'acciaio inossidabile 316L convenzionale. Ciò consente una progettazione ottimizzata dello spessore delle pareti sui moduli superiori sensibili al peso.

• Protezione dalla corrosione marina:Progettate con un numero equivalente di resistenza alla vaiolatura (PREN) superiore a 42 (PREN = %Cr + 3,3%Mo + 16%N + 1,6%W), queste flange resistono alla corrosione microbiologica, alla deposizione di nebbia salina e ai flussi di greggio acido contenenti H disciolto₂S e CO₂.

Standard e conformità dei materiali

Dettagli delle flange Zhejiang Dafugui S32760

Zhejiang Dafugui S32760 Flange Flusso di PROCESSO

Protocolli di qualità specifici per l'offshore

• Controlli Non Distruttivi (NDT):Test a ultrasuoni (UT) al 100% e test con liquidi penetranti (PT) eseguiti in conformità con ASME Sezione V per verificare la solidità della forgiatura interna e l'integrità della superficie.

• Microstruttura e analisi di fase:Valutazione metallografica condotta secondo ASTM E562 per verificare una matrice bilanciata di ferrite-austenite al 40%–60%, prevenendo la formazione di fasi intermetalliche fragili.

• Calibrazione del profilo della filettatura:Filettature interne controllate con calibri passa/non passa calibrati per garantire un innesto affidabile della filettatura sul campo.

Focus sulla produzione in fabbrica

• Impianto di forgiatura e lavorazione pesante:Gestendo un moderno stabilimento di 5.000 m² situato a 3 km dall'aeroporto di Wenzhou, Dafugui utilizza attrezzature di forgiatura ad alto tonnellaggio per garantire l'allineamento denso dei grani richiesto per gli ambienti marini con vibrazioni.

• Rivestimento offshore e finitura superficiale:Le facce e le filettature di tenuta delle flange ricevono trattamenti protettivi per resistere al transito oceanico e allo stoccaggio in condizioni di elevata umidità.

Informazioni sulla logistica marittima

• Quantità di ordine minimo (MOQ):1 pezzo (per la manutenzione di emergenza e il retrofit di skid offshore)

• Tempi di consegna:15–30 giorni per stock standard; 35–45 giorni per dimensioni forgiate personalizzate

• Pacchetto documentazione:EN 10204 Tipo 3.1 MTC, Rapporti di prova UT/PT, Certificato di analisi chimica PMI

• Protezione dell'imballaggio:Avvolgimento con barriera anticorrosione VCI all'interno di casse di legno per carichi pesanti conformi a ISPM 15, adatte al trasporto marittimo

Domande frequenti

• Perché le flange filettate Super Duplex S32760 per petrolio e gas offshore sono preferite per i progetti di retrofit offshore?
Le piattaforme offshore impongono severi controlli di sicurezza antincendio. Le flange filettate consentono agli ingegneri sul campo di completare i collegamenti delle tubazioni o le riparazioni di emergenza senza rilasciare permessi di lavoro a caldo o richiedere un trattamento termico post-saldatura.

• Quali linee guida sulla coppia e sull'assemblaggio devono essere seguite durante l'installazione?
I tecnici devono pulire i profili della filettatura e applicare una pasta antigrippaggio approvata o un composto per filettature in PTFE per prevenire il grippaggio della filettatura in caso di torsione elevata.

• Dafugui può produrre flange filettate Classe 1500# RTJ per collettori sottomarini sul lato superiore?
SÌ. Eseguiamo scanalature di precisione per giunti Ring Type (RTJ) direttamente su flange filettate S32760 ad alta pressione secondo gli standard ASME B16.5.
