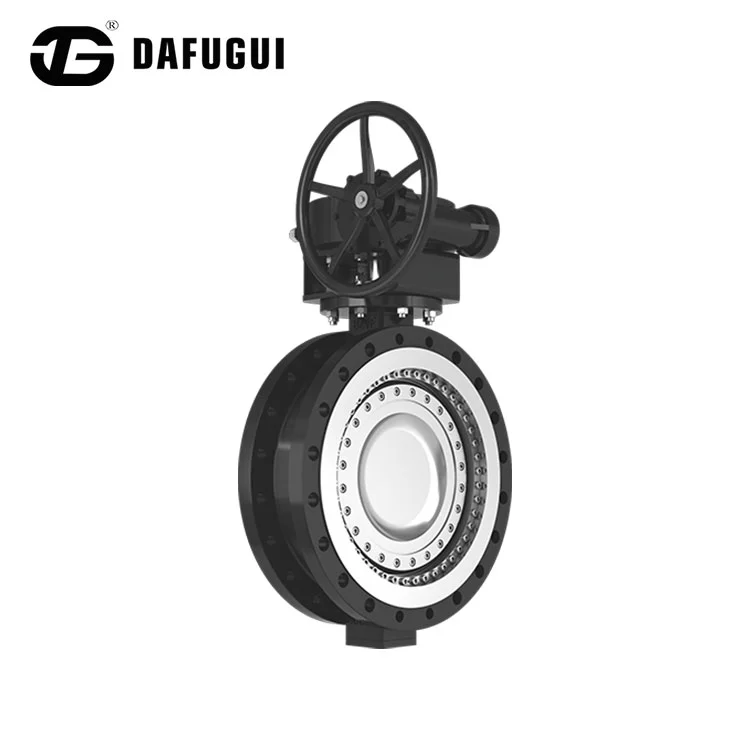

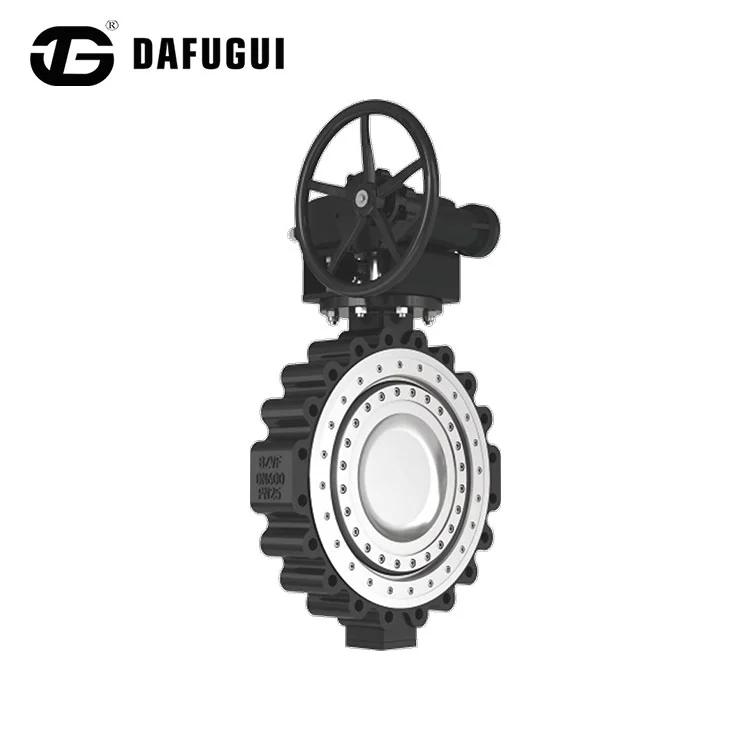

Valvola a farfalla a tenuta dura in metallo

 5. Una scatola di presentazione con coperchio trasparente per esporre dolcetti o regali:

Parametri del prodotto

Metodi di manutenzione

1. Durante l'uso, la valvola a farfalla a tenuta dura in metallo deve essere mantenuta pulita. Le filettature della trasmissione devono essere lubrificate regolarmente. Se viene rilevato un malfunzionamento, interrompere immediatamente l'uso, identificare la causa ed eliminare il problema.

2. I bulloni del premistoppa devono essere serrati in modo uniforme, non in modo storto, per evitare di danneggiare o ostacolare il movimento dello stelo della valvola o causare perdite.

3. Durante l'installazione, la valvola a farfalla in metallo con tenuta dura può essere installata direttamente sulla tubazione in base al metodo di connessione. Generalmente può essere installato in qualsiasi posizione sulla tubazione, ma deve essere facilmente accessibile per il funzionamento e la manutenzione. Si noti che la direzione del flusso medio della valvola a saracinesca deve essere dal basso verso l'alto del disco della valvola; le valvole di ritegno di sollevamento possono essere installate solo orizzontalmente.

4. Quando si utilizza la valvola a farfalla con tenuta dura in metallo, è consentita solo la completa apertura o la completa chiusura. Non è consentito utilizzarlo per la regolazione del flusso per evitare l'erosione della superficie di tenuta e un'usura accelerata. Le valvole a saracinesca e le valvole a globo con filettatura superiore hanno un dispositivo di tenuta inversa; serrando il volantino nella posizione più alta si eviterà la fuoriuscita del fluido dalla baderna.

 2. Scatola di presentazione semplice e delicata con coperchio trasparente:

7. Prima dell'installazione, controllare attentamente i contrassegni di pressione e diametro sulla valvola per assicurarsi che soddisfino i requisiti di utilizzo. Eliminare eventuali difetti causati durante il trasporto e rimuovere lo sporco dai componenti della valvola.

8. Le valvole a farfalla a tenuta dura in metallo conservate per periodi prolungati devono essere ispezionate periodicamente. Le superfici lavorate esposte devono essere mantenute pulite e prive di sporco. Quando si immagazzinano le valvole a sfera, entrambe le estremità devono essere tappate e la valvola deve essere in posizione aperta. Per le valvole a farfalla pneumatiche, entrambe le estremità del passaggio devono essere tappate e il passaggio chiuso. Conservare ordinatamente in un luogo interno asciutto e ben ventilato. È severamente vietato impilare o riporre all'aperto.

Caratteristiche del prodotto

La valvola a farfalla in metallo con tenuta dura presenta un corpo valvola e una sede monopezzo. La superficie di tenuta della sede è rivestita con un materiale in lega resistente alle alte temperature e alla corrosione. Sulla piastra della valvola sono fissati più anelli di tenuta morbidi. Rispetto alle tradizionali valvole a farfalla, questo tipo di valvola a farfalla offre resistenza alle alte temperature, facilità d'uso, apertura e chiusura senza attrito, migliori prestazioni di tenuta e maggiore durata grazie alla maggiore coppia del meccanismo di trasmissione durante la chiusura, il tutto ottenuto attraverso una maggiore coppia.

Note di accettazione

È essenziale che gli utenti effettuino un campionamento o un'ispezione completa delle valvole acquistate. Le ispezioni a campione hanno due scopi: primo, controllare la qualità del prodotto; e in secondo luogo, ridurre la manutenzione e le sostituzioni non necessarie dopo l'installazione, con il risultato di un tasso di successo della prima installazione più elevato.

Quando si testa una valvola a farfalla in metallo con tenuta dura, adagiarla in piano con il lato dell'anello di pressione rivolto verso l'alto. Posizionare su questa superficie piana una piastra di pressione che abbia all'incirca le stesse dimensioni del diametro esterno della flangia e del diametro della valvola.

1. Se si utilizza una macchina per prove di pressione, gli artigli di pressione dovrebbero premere contro questa piastra di pressione per garantire una distribuzione uniforme della pressione sull'anello di pressione su un lato del corpo valvola.

2. Se si esegue il test con una flangia cieca, le valvole a farfalla con tenuta dura in metallo vengono generalmente testate utilizzando due flange fissate insieme. A volte, per comodità, gli utenti utilizzano solo una flangia nella parte inferiore per fissarla alla valvola. In questo caso le viti di fissaggio dell'anello di pressione sopra il corpo valvola devono sopportare tutta la pressione del fluido. Poiché queste viti non possono sopportare l'intera pressione, la valvola non perderà se testata con una flangia cieca e il risultato del test sarà essenzialmente identico alla condizione operativa effettiva.
