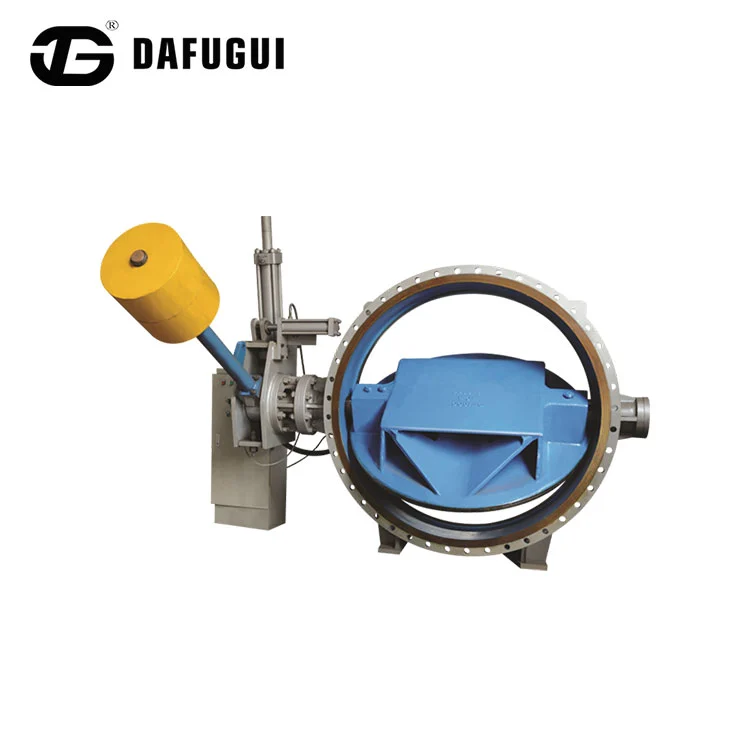

Valvola a farfalla di ritegno del controllo idraulico

I prodotti Dafugui sono venduti in molti paesi e regioni in tutto il mondo, coprendo i mercati in Asia, Europa e nelle Americhe. Tra questi, la valvola a farfalla di ritegno a controllo idraulico utilizza l'energia potenziale di un martello a gravità o l'energia compressa di un accumulatore come fonte di energia per la chiusura della valvola. Attualmente è uno dei dispositivi di controllo delle condutture più avanzati in patria e all'estero. Durante il funzionamento, la valvola a farfalla di ritegno del controllo idraulico funziona insieme all'host della tubazione e, secondo il principio del processo di transizione idraulica, ottiene un arresto affidabile della tubazione attraverso un programma di apertura e chiusura preimpostato, eliminando efficacemente il colpo d'ariete nella tubazione e svolgendo un ruolo nella protezione della sicurezza del sistema di tubazioni.

Parametri del prodotto

Principio di funzionamento

1. Meccanismo di azionamento

L'energia potenziale del contrappeso fornisce la potenza per chiudere la valvola. Dopo l'avvio della pompa dell'olio, l'olio pressurizzato aziona il pistone nel cilindro dell'olio. Il pistone e la leva lavorano insieme per sollevare il contrappeso, completando l'apertura della valvola.

2. Controllo apertura valvola

Funzionamento della pompa centrifuga: apertura ritardata della valvola dopo l'avvio della pompa.

Funzionamento della pompa a flusso assiale: la pompa e la valvola si avviano in modo sincrono oppure la valvola si apre parzialmente per prima.

Funzionamento della turbina idraulica: pre-depressurizzazione della valvola di bypass, apertura della valvola principale, avvio della turbina.

3. Sistema di mantenimento della pressione

Mantenimento automatico della pressione all'apertura della valvola; Intervallo di pressione dell'accumulatore: 20-32MPa. Ripristino automatico della pressione della pompa dell'olio quando la pressione viene ridotta alla soglia di bassa pressione.

4. Controllo chiusura valvola

L'energia potenziale del contrappeso determina la chiusura graduale della valvola:

Fase di chiusura rapida: interrompe il 70% del flusso d'acqua.

Fase di chiusura lenta: il restante 30% si chiude lentamente. Il buffering a due stadi elimina il colpo d'ariete.

5. Operazione di emergenza

Il funzionamento manuale della pompa consente l'avvio senza alimentazione della valvola a farfalla di ritegno del controllo idraulico. L'apertura della valvola di intercettazione forza il contrappeso a chiudere la valvola a farfalla di ritegno del controllo idraulico.

Scopo

La valvola a farfalla di ritegno per il controllo idraulico è progettata per l'installazione all'uscita della pompa in tubazioni del fluido idrico e funziona sia come valvola di intercettazione che come valvola di ritegno. Il tempo di chiusura e la velocità sono regolabili per eliminare o ridurre gli effetti del colpo d'ariete e impedire il riflusso del fluido di lavoro.

Caratteristiche e vantaggi

1. La valvola a farfalla di ritegno del controllo idraulico è azionata idraulicamente e chiusa dall'energia potenziale del contrappeso, fornendo prestazioni operative eccellenti e affidabili.

2. Installata a valle della pompa, la valvola a farfalla di ritegno del controllo idraulico può essere utilizzata come valvola a saracinesca/a farfalla o valvola di ritegno. Il suo coefficiente di resistenza al flusso è solo il 30% di quello delle valvole sopra citate, con un notevole risparmio energetico.

3. Il contrappeso è dotato di un dispositivo di bloccaggio. Quando la valvola a farfalla di ritegno del controllo idraulico raggiunge la posizione specificata, il braccio del contrappeso deve essere bloccato da un perno di bloccaggio per evitare che il contrappeso ricada indietro e chiuda la valvola.

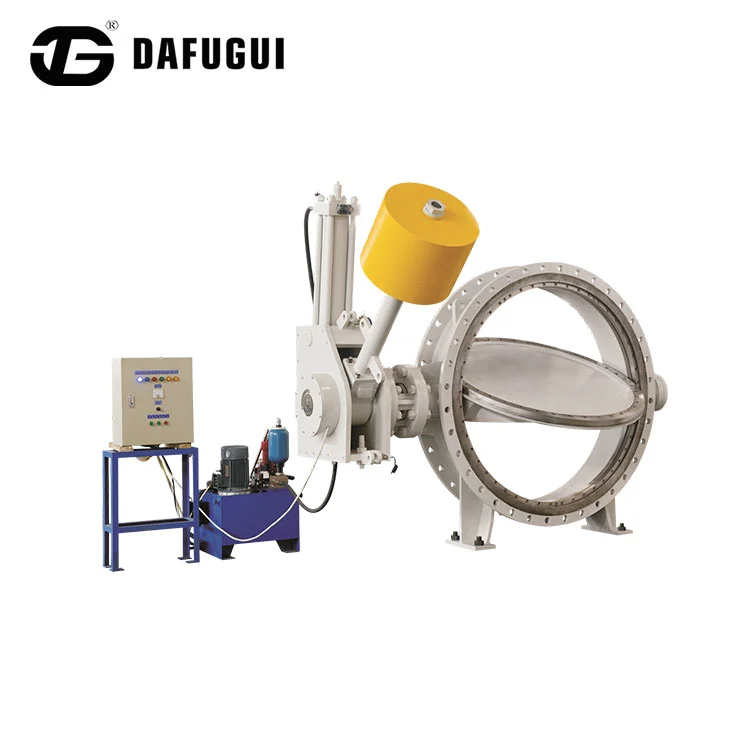

4. L'attuatore idraulico è dotato di un accumulatore per immagazzinare olio pressurizzato per la compensazione della pressione in caso di perdite.
