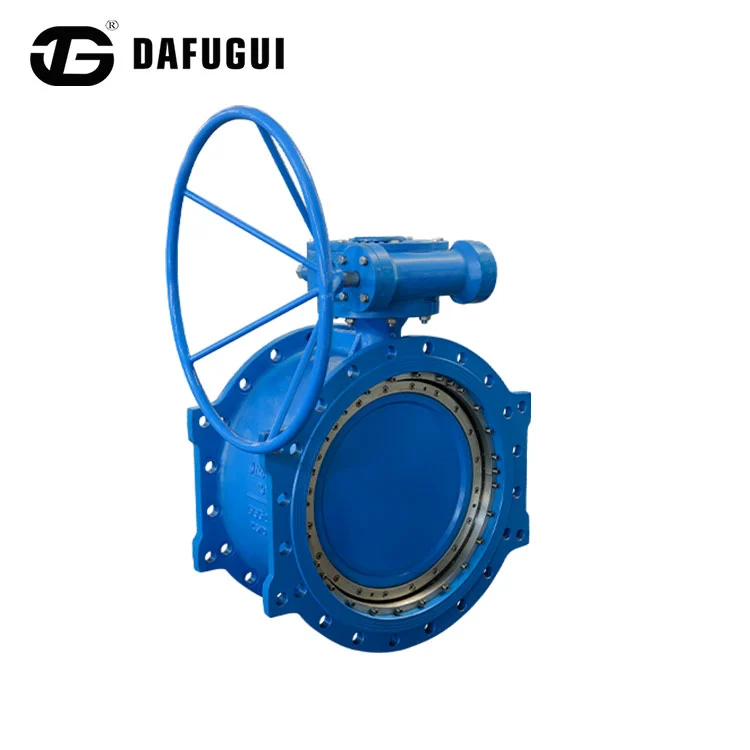

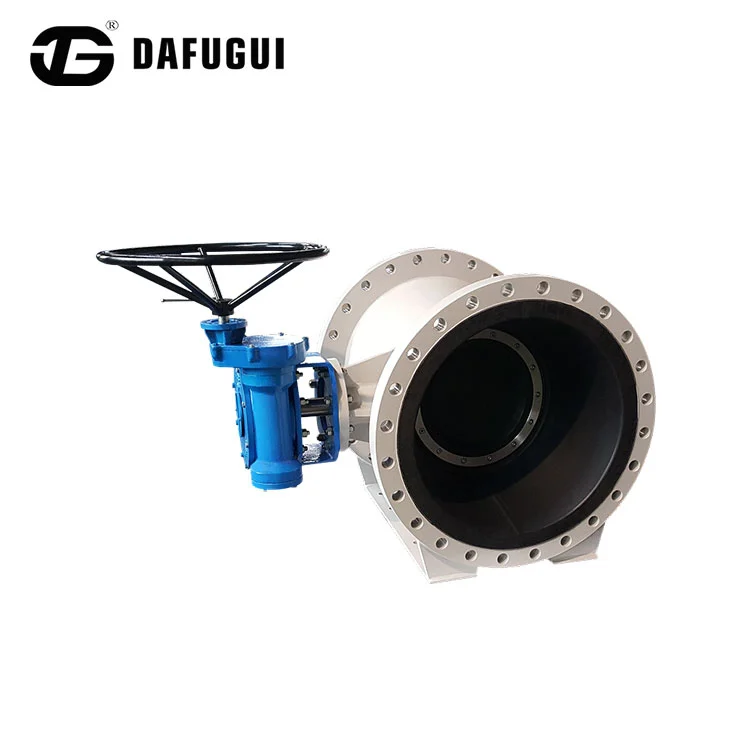

Valvola a farfalla con sede elastica

Questa valvola a farfalla con sede elastica Dafugui è di alta qualità e durevole. Utilizza una struttura di tenuta metallo-metallo o a piastra composita e garantisce perdite pari a zero attraverso un anello di tenuta flessibile in acciaio inossidabile. Può mantenere una tenuta ermetica e rimanere indeformato anche in condizioni di alta o bassa temperatura.

Parametri del prodotto

Analisi e problemi

La valvola a farfalla con sede elastica è costituita da componenti principali come il corpo valvola, la piastra della valvola, lo stelo della valvola, la sede elastica e l'anello di pressione.

Struttura e funzione dell'anello di pressione: il lato dell'anello di pressione forma una coppia di tenuta con il corpo della valvola e la flangia del tubo. Sul lato sono presenti fori per i bulloni; i bulloni vengono utilizzati per serrare l'anello di pressione, fissando la sede della valvola e integrandola con il corpo della valvola per formare la lunghezza strutturale complessiva della valvola.

A causa dei fori dei bulloni sul lato dell'anello di pressione, il diametro effettivo della superficie di tenuta è ridotto. La maggior parte degli utenti utilizza flange slip-on, il cui diametro interno nominale è maggiore di 10-20 mm. Ciò riduce la superficie di tenuta effettiva. Se la valvola e la flangia del tubo non sono concentriche durante l'installazione, la valvola si disallineerà e premerà contro i fori dei bulloni. In questo caso, i fori dei bulloni saranno esposti all'interno del foro interno della flangia del tubo, causando perdite. La perdita è caratterizzata dal fluido che fuoriesce dalla parte posteriore dell'anello di pressione.

Precauzioni per l'accettazione

Per motivi strutturali si sono verificate delle perdite durante il collaudo e l'accettazione, portando l'utilizzatore a segnalare al produttore la non conformità. Tuttavia, dopo la comunicazione, i prodotti hanno superato l'ispezione senza problemi e hanno funzionato senza problemi. Pertanto, vengono fornite le seguenti precauzioni per aiutare gli utenti a comprendere e utilizzare meglio i sedili elastici.

1. Quando si testa una valvola a farfalla con sede elastica, adagiarla in piano con il lato dell'anello di pressione rivolto verso l'alto. Posizionare su questa superficie piana una piastra di pressione che abbia all'incirca le stesse dimensioni del diametro esterno della flangia e del diametro della valvola. Se si utilizza una macchina per prove di pressione, gli artigli di pressione dovrebbero premere contro questa piastra di pressione per garantire una distribuzione uniforme della pressione sull'anello di pressione su un lato del corpo valvola.

2. Quando si esegue il test con una flangia cieca, le valvole a farfalla elastiche a tenuta rigida di tipo wafer vengono generalmente testate utilizzando due flange fissate insieme. Per le valvole a farfalla con sede elastica flangiata, a volte gli utenti utilizzano solo una flangia nella parte inferiore per imbullonare la valvola. In questo caso i bulloni di fissaggio dell'anello di pressione sul corpo valvola devono sopportare l'intera pressione del fluido.

I punti precedenti rappresentano problemi comuni riscontrati durante l'installazione. Comprendere la struttura della nostra valvola faciliterà l'installazione e garantirà il corretto utilizzo della valvola a farfalla elastica a tenuta rigida.

Applicazioni e funzionalità

La valvola a farfalla con sede elastica utilizza un anello di tenuta flessibile in acciaio inossidabile montato sul corpo della valvola per ottenere perdite pari a zero:

1. Guarnizione regolabile, senza perdite per 100.000 cicli;

2. Speciale struttura di tenuta, nessuna deformazione da stress in condizioni elevate e fredde, ottenendo zero perdite;

3. Struttura eccentrica tridimensionale, apertura immediata delle guarnizioni, chiusura immediata delle guarnizioni al contatto;

4. Dispositivo di posizionamento assiale, che risolve il problema delle facili perdite dovute all'usura della superficie di tenuta assiale; l'attuatore può essere installato in qualsiasi direzione;

5. Adatto per l'uso in condotte pulite nell'industria alimentare, farmaceutica e chimica, nonché nella protezione ambientale industriale, nel trattamento delle acque, nei grattacieli e nelle condotte di approvvigionamento idrico e di drenaggio per l'apertura, la chiusura o la regolazione del flusso dei fluidi.
