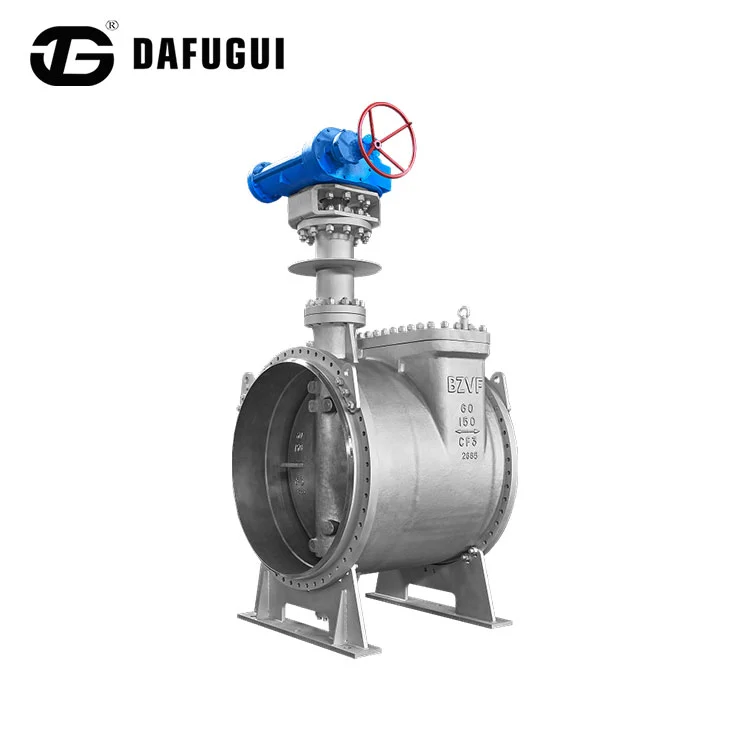

Valvola a farfalla per bassa temperatura

Le valvole a farfalla per basse temperature Dafugui sono caratterizzate da una tenuta morbida, una struttura a farfalla e una connessione a flangia. Consentono un flusso bidirezionale e sono adatti per fluidi come fango e polvere. Attualmente offriamo una gamma completa di dimensioni e diametri per soddisfare le vostre esigenze. Per ulteriori informazioni o per personalizzare valvole a farfalla adatte ad ambienti a bassa temperatura, contattateci per maggiori dettagli.

Parametri del prodotto

Caratteristiche principali

1. Garanzia di tenuta criogenica: la superficie di tenuta principale della valvola a farfalla per basse temperature utilizza un processo di saldatura in lega a base di nichel, resistente a temperature fino a -196 ℃. Una struttura di tenuta a due stadi composta da soffietto e avvolgimento in grafite garantisce un tasso di perdita non superiore a 50 ppm. Il doppio sistema di tenuta dello stelo della valvola, combinato con un premistoppa rinforzato a molla, soddisfa i requisiti di tenuta a livello di vuoto. Tutti i componenti delle sedi delle valvole sono realizzati in acciaio inossidabile ricotto a bassa temperatura e sono stati sottoposti a test di corrosione intergranulare per eliminare il rischio di deformazione dovuta al flusso a freddo.

2. Design della resistenza all'infragilimento criogenico: il corpo della valvola della valvola a farfalla a bassa temperatura è sottoposto a un trattamento di stabilizzazione dell'austenitizzazione criogenica e la piastra a farfalla viene lavorata criogenicamente con azoto liquido.

3. Adattabilità ad un ampio intervallo di temperature: il coperchio della valvola esteso forma una barriera di isolamento dal freddo e, con una camicia sottovuoto opzionale, la stabilità termica può essere mantenuta a -100 ℃. Il design della sede della valvola autoserrante a forma di cuneo garantisce che la pressione di tenuta rimanga superiore a 6,5 ​​MPa anche con fluttuazioni di temperatura, migliorando l'affidabilità del sistema.

4. Record di verifica delle condizioni operative tipiche: adatto per unità di stoccaggio e trasporto di azoto liquido e unità di separazione criogenica dell'etilene, ha dimostrato un'eccellente stabilità attraverso la verifica industriale a lungo termine. 5. Processo di produzione speciale: ciascuna valvola a farfalla a bassa temperatura viene sottoposta a 100 test di cicli criogenici approfonditi prima di lasciare la fabbrica per garantire prestazioni costanti.

Istruzioni per l'uso

1. Trattamento di preraffreddamento: prima di utilizzare la valvola a farfalla a bassa temperatura, è necessario preraffreddarla utilizzando un metodo a gradiente. Innanzitutto, spurgare l'aria con azoto e raffreddarla alla temperatura operativa a una velocità inferiore a 30°C/ora. L'introduzione diretta di mezzi criogenici è severamente vietata per evitare rotture a freddo della superficie di tenuta.

2. Controllo della direzione di installazione: la marcatura della direzione del flusso del fluido sul corpo della valvola deve essere coerente con la direzione del flusso della tubazione. L'installazione inversa di una struttura monoeccentrica aumenterà il tasso di perdita di 10 volte.

Requisiti di manutenzione

1. Manutenzione regolare

Si consiglia di eseguire il controllo del precarico dei bulloni ogni 3 mesi, il test della tenuta dei soffietti ogni 12 mesi e il test del ciclo criogenico completo ogni 2 anni.

2. Manutenzione di emergenza

Lo spegnimento immediato è necessario nelle seguenti situazioni:

*L'accumulo di brina sulla superficie del corpo della valvola supera il 30% della superficie

* Il ritardo del malfunzionamento dell'attuatore supera il 50% del valore standard

* Il tasso di perdita del premistoppa di riempimento supera improvvisamente 1000 ppm
