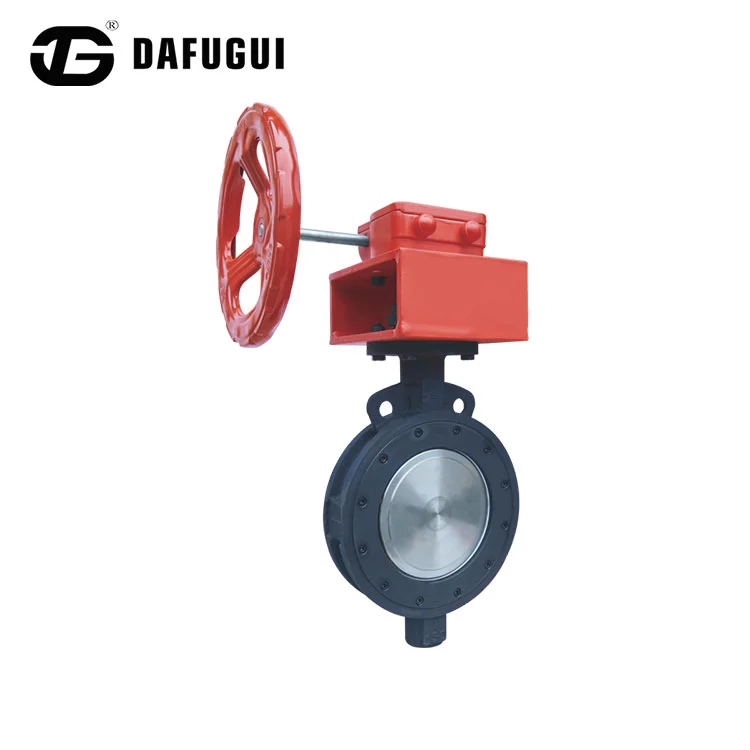

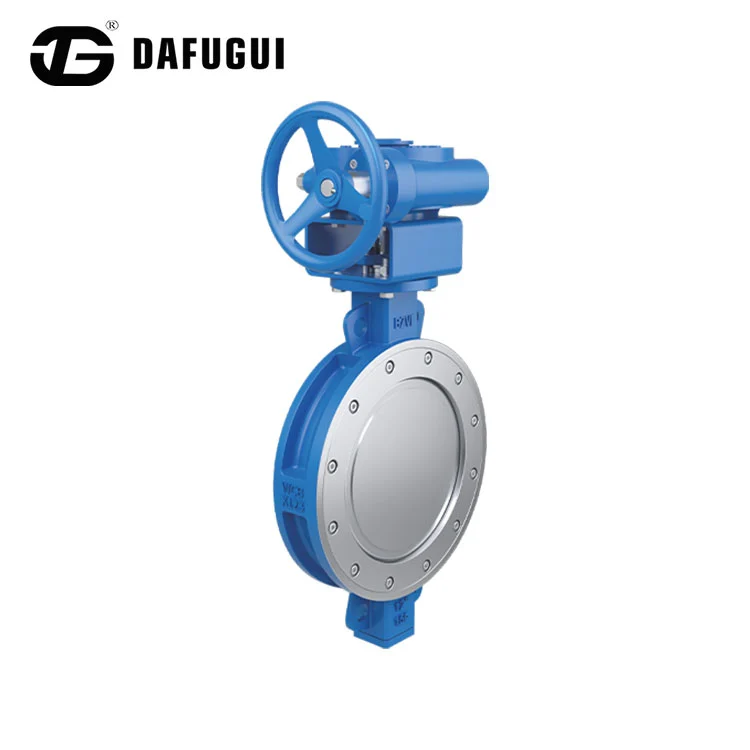

Valvola a farfalla ad alte prestazioni

Le valvole a farfalla ad alte prestazioni Dafugui sono composte principalmente da corpi valvola, piastre valvole, steli valvole e anelli di tenuta e sono ampiamente utilizzate in settori quali quello petrolifero, chimico, energetico e del trattamento delle acque. Le nostre valvole a farfalla ad alte prestazioni soddisfano gli standard di qualità nazionali, sono dotate di collegamenti flangiati, sono adatte per fluidi oleosi e sono dotate di un servizio post-vendita completo. Offriamo stock prontamente disponibili. Contattaci per avere maggiori informazioni e per trovare le soluzioni più adatte a te.

Parametri del prodotto

Differenza dalle normali valvole a farfalla

Nella tecnologia esistente delle valvole a farfalla, i prodotti tradizionali utilizzano principalmente materiali come gomma e PTFE come struttura di tenuta. Tuttavia, a causa delle loro caratteristiche di progettazione intrinseche, queste valvole a farfalla non possono soddisfare i severi requisiti di alta temperatura, alta pressione, resistenza alla corrosione e resistenza all'usura.

La valvola a farfalla ad alte prestazioni più avanzata adotta un corpo valvola integrato e un design della sede. La superficie di tenuta della sede della valvola è ricoperta con un materiale in lega resistente alla temperatura e alla corrosione e la piastra della valvola è dotata di anelli di tenuta multistrato a strati morbidi.

Rispetto alle tradizionali valvole a farfalla, le valvole a farfalla ad alte prestazioni non solo possiedono il vantaggio principale della resistenza alle alte temperature, ma sono anche più facili da azionare, senza perdite per attrito durante l'apertura e la chiusura. Durante la chiusura, la coppia del meccanismo di trasmissione aumenta in modo sincrono, ottenendo una precisa compensazione della tenuta, che migliora significativamente l'affidabilità di tenuta della valvola a farfalla e prolunga efficacemente la durata del prodotto.

Vantaggi tecnici

1. Il design eccentrico doppio/triplo garantisce zero perdite

2. Basso attrito e lunga durata; con un uso corretto, la durata può superare i 100.000 cicli

3. Resistente all'alta pressione e alle alte temperature

4. Bassa resistenza al flusso, dimensioni ridotte e peso leggero, supporta il controllo automatizzato.

Le nostre valvole a farfalla ad alte prestazioni offrono prestazioni di tenuta di gran lunga superiori a quelle delle normali valvole a farfalla, rendendole particolarmente adatte per ambienti ad alta pressione e alta temperatura. I nostri prodotti sono caratterizzati da corpi valvola in acciaio fuso e strutture a tenuta rigida e supportiamo la personalizzazione di diversi parametri per soddisfare le vostre esigenze specifiche.

Classificazione Tecnica e Analisi Strutturale

Le valvole a farfalla ad alte prestazioni sono classificate in tre tipi in base alla loro struttura eccentrica, ciascuna con i propri scenari applicabili:

1. Valvola a farfalla eccentrica singola: l'albero della valvola si discosta dalla linea centrale del corpo valvola, riducendo l'usura della sede della valvola. Adatto per fluidi a bassa pressione, a temperatura normale e poco corrosivi, nonché per sistemi di approvvigionamento idrico e di drenaggio.

2. Valvola a farfalla doppia eccentrica: l'albero della valvola si discosta sia dalla linea centrale del corpo valvola che dalla linea centrale della superficie di tenuta, migliorando le prestazioni di tenuta e riducendo la coppia operativa. Adatto per condizioni di pressione medio-alta e temperatura media come l'approvvigionamento idrico urbano e il trattamento delle acque reflue.

3. Valvola a farfalla tripla eccentrica: al design a doppio eccentrico viene aggiunta un'ulteriore eccentricità angolare, ottenendo una "compressione a cuneo" della superficie di tenuta, eliminando l'attrito di apertura e ottenendo zero perdite. Adatto per fluidi ad alta pressione, alta temperatura e altamente corrosivi come quelli utilizzati nei processi petroliferi, gas naturale e chimici.
