Quale valvola di ritegno risolve i problemi di riflusso senza aggiungere grattacapi legati alla manutenzione?

Perché una valvola di ritegno è più importante di quanto molti acquirenti si aspettano?

In molti progetti, le valvole con funzioni operative visibili ricevono la massima attenzione. Si parla spesso di valvole a saracinesca, valvole a sfera e valvole a farfalla perché gli operatori le aprono o chiudono manualmente. Una valvola di ritegno, al contrario, funziona solitamente in modo automatico e silenzioso. Proprio per questo a volte viene sottovalutato.

Una valvola di ritegno protegge la direzione del flusso. Quando la pressione del sistema avanza, la valvola si apre. Quando la pressione diminuisce o si inverte, la valvola si chiude per bloccare il riflusso. Questa funzione è essenziale nell'approvvigionamento idrico, nei sistemi HVAC, nelle condotte chimiche, nelle stazioni di pompaggio, nei sistemi antincendio, nel trattamento delle acque reflue e in molte linee di produzione industriale.

Il punto dolente del cliente è semplice: il backflow non si annuncia educatamente. Può verificarsi dopo l'arresto della pompa, una fluttuazione della pressione, un'improvvisa interruzione di corrente, un layout inadeguato della tubazione o una selezione errata della valvola. Una volta che si verifica, il danno può manifestarsi sotto forma di usura della pompa, pressione instabile, mezzi inquinati, vibrazioni dei tubi, guasti alle guarnizioni o tempi di fermo ripetuti. Una valvola di ritegno affidabile fornisce alla tubazione uno strato di protezione passiva senza richiedere un funzionamento manuale continuo.

Come funziona una valvola di ritegno all'interno di una tubazione?

Una valvola di ritegno è progettata per rispondere alla pressione del fluido. Nel funzionamento normale, il flusso in avanti spinge il disco interno, la sfera, la piastra o l'elemento di tenuta lontano dalla sede. Questo crea un passaggio affinché il mezzo possa muoversi attraverso la valvola. Quando il flusso rallenta, si ferma o tenta un'inversione, l'elemento di chiusura ritorna in sede e blocca il movimento inverso.

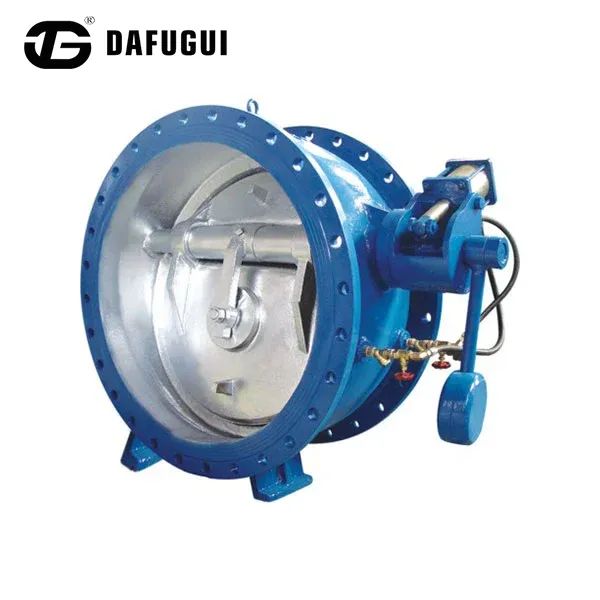

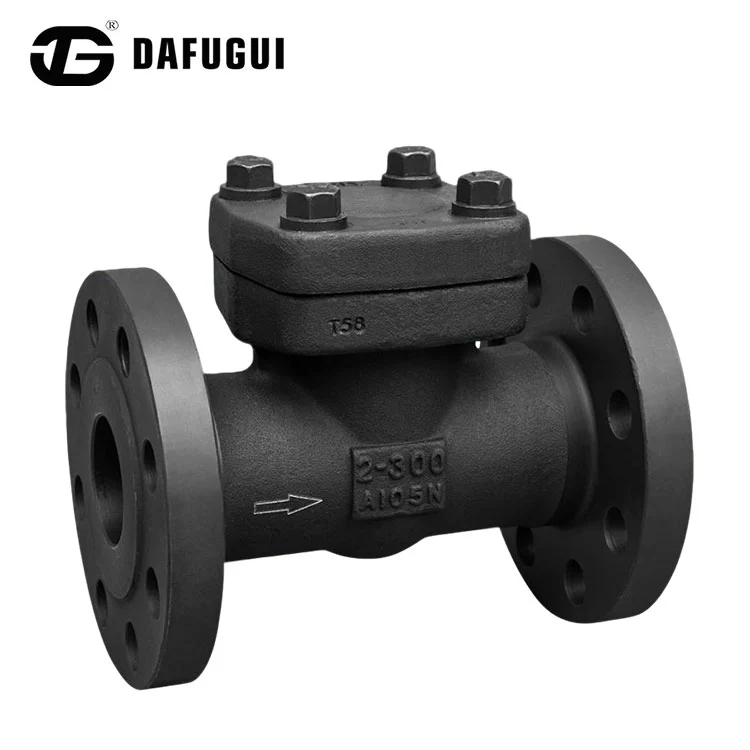

Diverse strutture di valvole di ritegno ottengono questo movimento in modi diversi. Una valvola di ritegno a battente utilizza un disco che oscilla come una porta. Una valvola di ritegno di sollevamento utilizza un disco che si muove su e giù dalla sede. Una valvola di ritegno a sfera utilizza un elemento di chiusura a forma di sfera. Una valvola di ritegno a farfalla o a doppia piastra utilizza piastre che si aprono sotto pressione diretta e si chiudono quando appare la pressione inversa.

Per gli acquirenti il ​​principio di funzionamento non è solo un dettaglio tecnico. Influisce direttamente sulla perdita di pressione, sulla velocità di chiusura, sul rumore, sul rischio di colpo d'ariete, sulla posizione di installazione e sulla comodità di manutenzione. Una valvola che funziona bene in una linea di galleggiamento orizzontale potrebbe non essere la scelta migliore per una linea verticale, un sistema di vapore ad alta pressione o un processo chimico corrosivo.

Quali problemi può creare una valvola di ritegno sbagliata?

Una valvola di ritegno sbagliata può trasformare un componente a basso costo in una spesa a lungo termine. Gli acquirenti spesso scoprono il problema solo dopo l'installazione, quando il rumore, le perdite o l'instabilità della pressione iniziano a influenzare l'intero sistema. Di seguito sono riportati i problemi più comuni.

• Si verifica ancora il riflusso:Ciò può accadere quando la valvola è sovradimensionata, sottodimensionata, installata nella direzione sbagliata o selezionata con un design di tenuta inadeguato.
• Il colpo d'ariete peggiora:Se la valvola si chiude troppo lentamente o si chiude di colpo sotto pressione inversa, la tubazione potrebbe subire urti, vibrazioni e rumore.
• La caduta di pressione è troppo elevata:Alcune strutture delle valvole creano una maggiore resistenza al flusso rispetto ad altre. Nei sistemi in cui l’efficienza è importante, ciò può aumentare il consumo di energia.
• La guarnizione si usura troppo rapidamente:Un abbinamento inadeguato dei materiali può causare corrosione, abrasione, deformazione o danni alla guarnizione.
• La manutenzione diventa difficile:Se la valvola non è adatta allo spazio di installazione o al mezzo di lavoro, l'ispezione e la sostituzione potrebbero richiedere tempi di inattività più lunghi.
• Il rumore influisce sul funzionamento:Vibrazioni, vibrazioni e movimenti del disco possono verificarsi quando la portata è instabile o la valvola non è adeguatamente dimensionata.

Questi problemi non sono sempre causati dalla scarsa qualità del prodotto. Molto spesso derivano da una scarsa corrispondenza. Una valvola di ritegno deve essere scelta in base alle reali condizioni della tubazione, non solo in base al diametro nominale e al prezzo.

Quali fattori dovrebbero essere controllati prima dell'acquisto?

Prima di scegliere una valvola di ritegno, gli acquirenti dovrebbero guardare oltre il nome di base del prodotto. I seguenti fattori aiutano a determinare se la valvola funzionerà in modo affidabile dopo l'installazione.

1. Tipo medio:Acqua, petrolio, gas, vapore, acque reflue e fluidi chimici hanno requisiti di tenuta e materiali diversi.
2. Pressione di esercizio:La valvola deve corrispondere alla classe di pressione del sistema e gestire le variazioni di pressione durante l'avvio e l'arresto.
3. Temperatura di lavoro:I fluidi ad alta temperatura possono richiedere materiali di tenuta e materiali del corpo valvola speciali.
4. Portata:Una valvola di ritegno dovrebbe aprirsi completamente in condizioni di flusso normali. Se il flusso è troppo basso, il disco potrebbe vibrare o non riuscire a sigillare correttamente.
5. Direzione di installazione:Alcune valvole sono migliori per le tubazioni orizzontali, mentre altre possono essere utilizzate nelle tubazioni verticali a seconda della direzione del flusso.
6. Tipo di connessione:Le connessioni flangiate, filettate, saldate e wafer devono corrispondere al piano di progettazione e manutenzione della tubazione.
7. Accesso per la manutenzione:Per i sistemi che richiedono ispezioni regolari, è necessario considerare in anticipo la struttura della valvola e lo spazio di installazione.
8. Compatibilità dei materiali:L'acciaio inossidabile, l'acciaio al carbonio, l'acciaio forgiato, le guarnizioni in gomma e altri materiali devono essere selezionati in base alle condizioni di corrosione, pressione e temperatura.

Dafugui Pipe Valve Co., Ltd. supporta gli acquirenti che necessitano di una selezione pratica della valvola in base ai requisiti del progetto, tra cui dimensioni, pressione nominale, materiale, metodo di connessione e ambiente di applicazione.

Quale tipo di valvola di ritegno si adatta alle diverse condizioni di lavoro?

Non esiste un'unica valvola di ritegno perfetta per ogni tubazione. L’opzione giusta dipende dal comportamento del flusso del sistema, dai limiti di spazio, dal livello di pressione e dalle esigenze di manutenzione. La tabella seguente fornisce un confronto pratico per le decisioni di acquisto.

Come dovrebbe essere installata una valvola di ritegno per prestazioni stabili?

Anche una valvola di ritegno ben realizzata può guastarsi se installata in modo errato. L'installazione influisce sulla tenuta, sulla durata, sul livello di rumore e sulla sicurezza del sistema. La prima regola è seguire la direzione del flusso segnata sul corpo della valvola. Se la valvola viene installata al contrario, bloccherà il flusso normale o non riuscirà a impedire il flusso inverso.

Non si dovrebbe consentire alle valvole di grandi dimensioni di sostenere il peso della tubazione. Un supporto adeguato del tubo è importante perché le sollecitazioni esterne possono deformare il corpo della valvola, influenzare la superficie di tenuta o creare perdite dalla flangia. Per i sistemi soggetti a vibrazioni, shock di pressione o tubazioni pesanti, il supporto indipendente diventa ancora più importante.

La valvola deve essere installata anche dove il flusso è relativamente stabile. Il posizionamento di una valvola di ritegno troppo vicino a gomiti, pompe, riduttori o altri componenti che producono turbolenze può causare vibrazioni del disco o chiusura instabile. Nelle linee di scarico della pompa, gli ingegneri dovrebbero considerare come risponde la valvola durante l'avvio e l'arresto, soprattutto quando il colpo d'ariete è un problema.

Per le valvole di ritegno a sollevamento, gli acquirenti devono confermare se il modello selezionato è adatto per l'installazione orizzontale o verticale. Per le valvole di ritegno a battente, il disco deve avere spazio sufficiente per muoversi liberamente e ritornare correttamente nella sede. Per i modelli con disco in gomma o con tenuta morbida, è necessario verificare attentamente la temperatura del fluido e la compatibilità chimica.

Cosa devono confermare gli acquirenti prima di effettuare un ordine?

L'acquisto di una valvola di ritegno professionale dovrebbe iniziare dalle condizioni di lavoro, non solo dalla foto del prodotto. Prima di ordinare, preparare le seguenti informazioni in modo che il fornitore possa consigliare un modello adatto.

• Dimensioni della tubazione e standard di connessione
• Campo di pressione di esercizio e fluttuazione della pressione
• Temperatura di lavoro
• Nome medio e se è corrosivo, pulito, sporco, viscoso o abrasivo
• Materiale del corpo valvola e materiale di tenuta richiesti
• Posizione di installazione orizzontale o verticale
• Portata prevista o capacità della pompa
• Qualsiasi preoccupazione relativa a colpi d'ariete, rumore o spegnimento rapido
• Documenti di ispezione richiesti, esigenze di imballaggio e programma di consegna

Questa lista di controllo aiuta a evitare uno dei più grandi errori di acquisto: scegliere una valvola solo in base alle dimensioni e al prezzo. Una valvola economica che si guasta precocemente non è economica. Una valvola di ritegno adeguata riduce il rischio di riflusso, protegge l'attrezzatura e favorisce un funzionamento quotidiano più regolare.

Perché collaborare con un produttore che comprende i dettagli dell'applicazione?

Gli acquirenti industriali spesso necessitano di qualcosa di più di un articolo di catalogo standard. Mercati diversi possono richiedere standard di connessione, classi di pressione, materiali, metodi di imballaggio o documentazione diversi. Un fornitore che comprende le applicazioni delle valvole può aiutare gli acquirenti a ridurre i tempi di comunicazione, evitare errori di specifica e selezionare un prodotto adatto alla pipeline effettiva.

Dafugui Pipe Valve Co., Ltd. offre prodotti con valvole di ritegno per diverse esigenze di controllo dei fluidi, comprese opzioni adatte per sistemi idrici, condotte industriali, protezione di pompe e requisiti di progetto personalizzati. Per i team di procurement, ciò significa che l’acquisto può basarsi su condizioni operative reali anziché su supposizioni.

Una buona valvola di ritegno non dovrebbe essere notata tutti i giorni. Dovrebbe semplicemente aprirsi quando il flusso avanza, chiudersi quando appare il flusso inverso e continuare a svolgere il proprio lavoro con una tenuta stabile e una manutenzione gestibile. Questa silenziosa affidabilità è esattamente ciò che gli acquirenti dovrebbero aspettarsi da una valvola ben selezionata.
