Perché gli ingegneri idrici preferiscono le valvole a farfalla per le applicazioni nelle stazioni di pompaggio?

Entra in qualsiasi stazione municipale di pompaggio dell'acqua e le vedrai: file di valvole che controllano il flusso dell'acqua attraverso enormi pompe, collettori e linee di scarico. Per decenni, la valvola a saracinesca è stata la scelta predefinita per questi punti critici di isolamento. Ma negli ultimi vent’anni è avvenuta una rivoluzione silenziosa. Gli ingegneri idrici hanno sempre più specificato valvole a farfalla per le applicazioni delle stazioni di pompaggio. Il motivo non è un singolo fattore ma una combinazione di vantaggi che rendono ilValvola a farfallaparticolarmente adatto alle esigenze delle moderne infrastrutture idriche. Dal design compatto del wafer che consente di risparmiare spazio negli affollati condotti delle valvole al funzionamento a un quarto di giro che consente un rapido isolamento, la valvola a farfalla si è dimostrata una soluzione affidabile, efficiente ed economica.

Una valvola a farfalla è una valvola a quarto di giro che utilizza un disco rotante per controllare il flusso. Il disco è montato su un albero e ruota all'interno del corpo valvola. Quando il disco è perpendicolare al flusso, la valvola è chiusa. Quando è parallela al flusso, la valvola è aperta. La tenuta è creata da una sede elastomerica che entra in contatto con il bordo del disco. Questo design semplice offre numerosi vantaggi rispetto ad altri tipi di valvole: è compatta, leggera e richiede una bassa coppia operativa. Può essere azionato manualmente con volantino o leva, oppure automatizzato con attuatore elettrico o pneumatico. Inoltre, garantisce una chiusura a prova di bolle, essenziale per l'isolamento della pompa. Questo articolo esaminerà il motivo per cui gli ingegneri idraulici preferiscono le valvole a farfalla per le applicazioni nelle stazioni di pompaggio, coprendo i vantaggi tecnici, le specifiche chiave e le considerazioni pratiche che guidano questa preferenza. Forniremo inoltre specifiche dettagliate per i nostri prodotti con valvola a farfalla dalla nostra fabbrica presso Dafugui Pipe Valve Co., Ltd.

Sommario

• 1. Cos'è una valvola a farfalla e come funziona?
• 2. Perché il design compatto è importante nelle stazioni di pompaggio?
• 3. In che modo la coppia ridotta migliora l'operatività e l'automazione?
• 4. Quali tecnologie di tenuta garantiscono una chiusura a tenuta d'aria?
• 5. Come si differenzia una valvola a farfalla dalle valvole a saracinesca e a sfera?
• 6. Quali sono le specifiche chiave per le valvole a farfalla delle stazioni di pompaggio?
• 7. Domande frequenti (FAQ)
• 8. Conclusione

1. Cos'è una valvola a farfalla e come funziona?

Una valvola a farfalla è una valvola a quarto di giro che regola il flusso utilizzando un disco circolare montato su un albero centrale. Il disco ruota all'interno del corpo valvola. Nella posizione chiusa, il disco è perpendicolare al percorso del flusso, bloccando il passaggio del fluido. Nella posizione aperta, il disco è parallelo al flusso, consentendo il passaggio del fluido con una resistenza minima. La tenuta è creata da una sede elastomerica incollata al corpo della valvola (sede resiliente) o sostituibile (sede in PTFE). L'albero è collegato a un meccanismo operativo (una leva, un volantino o un attuatore) che fa ruotare il disco. La valvola è tipicamente installata tra due flange, da qui il termine design "wafer". Può anche essere trascinata, il che consente di installare la valvola all'estremità di un tubo senza flangia a valle.

Il design di una valvola a farfalla offre numerosi vantaggi intrinseci per le applicazioni delle stazioni di pompaggio. Il primo è la sua dimensione faccia a faccia compatta. Una valvola a farfalla occupa molto meno spazio di una valvola a saracinesca dello stesso diametro. Ciò è fondamentale nelle stazioni di pompaggio, dove il condotto delle valvole è spesso affollato di pompe, tubi e altre apparecchiature. Il secondo è il suo peso ridotto. Una valvola a farfalla è significativamente più leggera di una valvola a saracinesca, il che semplifica l'installazione e riduce il carico strutturale sul sistema di tubazioni. Il terzo è il suo funzionamento a un quarto di giro. Il disco ruota solo di 90 gradi, il che significa che la valvola può essere aperta o chiusa rapidamente. Ciò è essenziale per l'isolamento di emergenza e per le procedure di avvio e arresto della pompa. La tabella seguente riassume i componenti base di una valvola a farfalla.

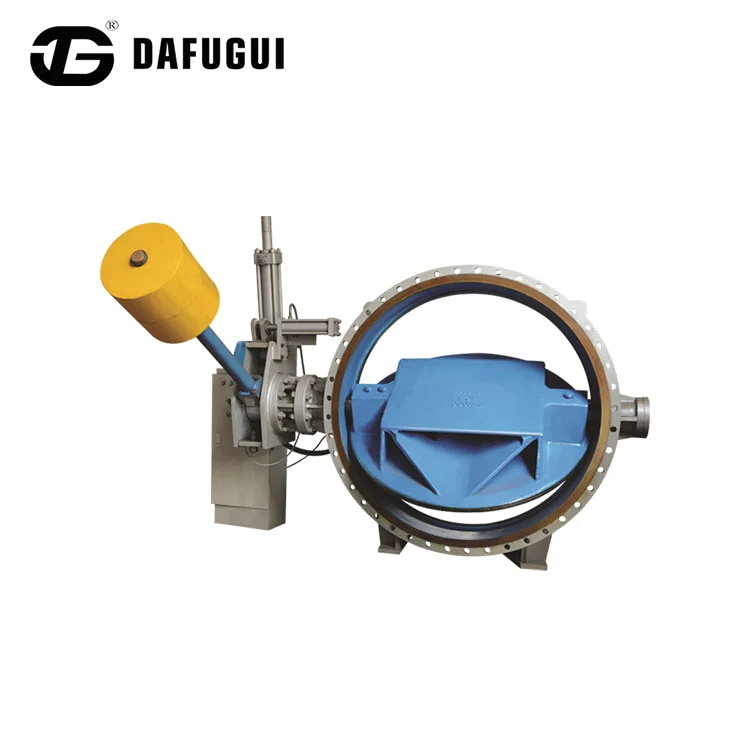

ADafugui Pipe Valve Co., Ltd., la nostra fabbrica produce valvole a farfalla per applicazioni in stazioni di pompaggio in una gamma di dimensioni e configurazioni. Offriamo design con wafer e alette, sedi resilienti e in PTFE e operatori manuali e automatizzati. Il nostro team di ingegneri lavora a stretto contatto con gli ingegneri idrici per selezionare la valvola ottimale per ciascuna applicazione, garantendo prestazioni affidabili e una lunga durata.

2. Perché il design compatto è importante nelle stazioni di pompaggio?

Il design compatto di una valvola a farfalla è uno dei motivi più importanti della sua popolarità nelle stazioni di pompaggio. Una stazione di pompaggio è un insieme complesso di pompe, motori, tubi, valvole e controlli. Lo spazio è sempre prezioso. Il condotto delle valvole deve offrire spazio sufficiente per l'accesso per la manutenzione, ma deve anche essere il più piccolo possibile per ridurre i costi di costruzione. Una valvola a farfalla occupa molto meno spazio di una valvola a saracinesca o di una valvola a sfera dello stesso diametro. Ad esempio, una valvola a farfalla da 12 pollici (DN300) ha una dimensione faccia a faccia di circa 78 mm, mentre una valvola a saracinesca della stessa dimensione ha una dimensione faccia a faccia di circa 300 mm. Ciò significa che una valvola a farfalla può risparmiare oltre 220 mm di spazio per valvola. In una stazione di pompaggio con decine di valvole, il risparmio di spazio è sostanziale. La tabella seguente confronta le dimensioni scartamento delle valvole a farfalla e delle valvole a saracinesca per le dimensioni comuni.

Il risparmio di spazio offerto dalle valvole a farfalla si traduce direttamente in un risparmio sui costi per la stazione di pompaggio. Una galleria delle valvole più piccola significa meno cemento, meno acciaio strutturale e meno terreno. Ciò significa anche tubazioni più brevi, che riducono le perdite di pressione e i costi di pompaggio. In una grande stazione di pompaggio municipale, il risparmio può essere significativo. Nella nostra fabbrica progettiamo le nostre valvole a farfalla in modo che siano quanto più compatte possibile senza compromettere le prestazioni. Utilizziamo l'analisi degli elementi finiti (FEA) per ottimizzare la geometria del corpo e del disco in termini di resistenza e caratteristiche di flusso. Il nostro obiettivo è fornire una valvola che sia compatta e affidabile.

3. In che modo la coppia ridotta migliora l'operatività e l'automazione?

La bassa coppia operativa di una valvola a farfalla è un altro vantaggio chiave per le applicazioni nelle stazioni di pompaggio. La coppia è la forza necessaria per ruotare l'albero della valvola. In una valvola a saracinesca, la coppia è elevata perché la saracinesca deve essere sollevata contrastando il flusso e l'attrito della guarnizione dello stelo. In una valvola a farfalla, la coppia è molto inferiore perché il disco ruota attraverso il flusso anziché contro di esso. La bassa coppia fa sì che la valvola possa essere azionata manualmente con un piccolo volantino o leva, anche per grandi dimensioni. Ciò significa anche che la valvola può essere automatizzata con un attuatore più piccolo e meno costoso. Ciò è particolarmente importante nelle stazioni di pompaggio, dove molte valvole sono automatizzate per il controllo remoto e l'ottimizzazione del processo. La tabella seguente confronta la coppia operativa delle valvole a farfalla e delle valvole a saracinesca per le dimensioni comuni.

La bassa coppia della valvola a farfalla presenta numerosi vantaggi pratici. Innanzitutto, rende il funzionamento manuale più semplice e veloce. Un singolo operatore può aprire o chiudere una grande valvola a farfalla con una semplice leva. In secondo luogo, riduce le dimensioni e il costo dell'attuatore. Un attuatore più piccolo consuma meno energia e richiede meno manutenzione. In terzo luogo, riduce lo stress sull'albero della valvola e sui cuscinetti, prolungando la durata della valvola. A Dafugui, la nostra fabbrica progetta le nostre valvole a farfalla per una bassa coppia operativa. Utilizziamo cuscinetti di precisione e materiali del sedile a basso attrito per ridurre al minimo la coppia. Offriamo anche una gamma di operatori, tra cui leve manuali, volantini, attuatori elettrici e attuatori pneumatici, per soddisfare le diverse esigenze di automazione.

4. Quali tecnologie di tenuta garantiscono una chiusura a tenuta d'aria?

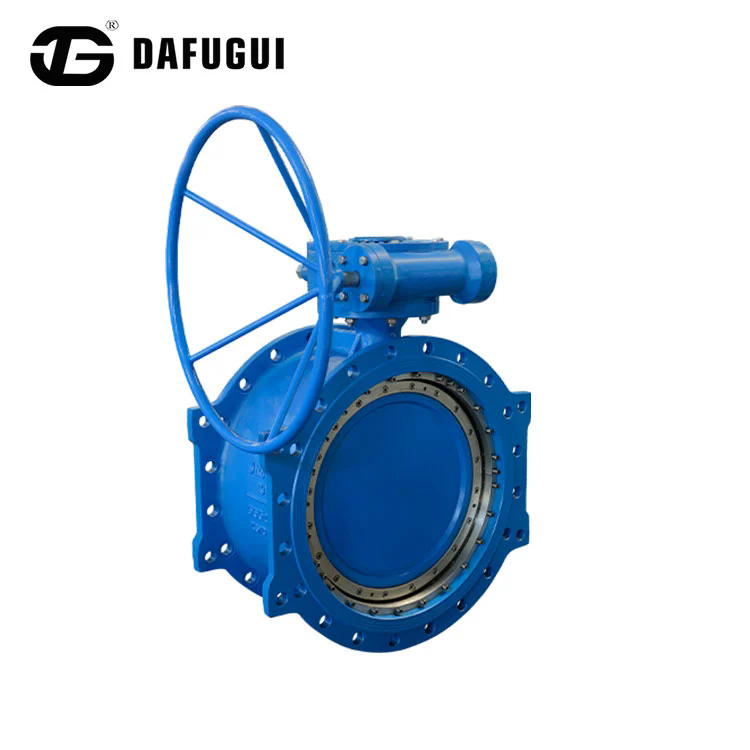

La chiusura a tenuta di bolle è essenziale per le applicazioni nelle stazioni di pompaggio. Quando una pompa viene isolata per manutenzione, la valvola deve arrestare completamente il flusso dell'acqua. Anche una piccola perdita può causare rischi per la sicurezza, danni causati dall'acqua e inefficienza del processo. Il sistema di tenuta di una valvola a farfalla è quindi una caratteristica progettuale fondamentale. La tecnologia di tenuta più comune è la sede resiliente, realizzata in materiale elastomerico come EPDM o NBR. La sede è incollata al corpo della valvola e, quando il disco si chiude, si comprime contro la sede, creando una tenuta ermetica. Il materiale del sedile deve essere compatibile con la chimica dell'acqua e la temperatura di esercizio. Per temperature più elevate o acqua più aggressiva è possibile utilizzare una sede in PTFE. La tabella seguente riassume le tecnologie di tenuta utilizzate nelle nostre valvole a farfalla.

Nella nostra fabbrica utilizziamo solo materiali per sedili di alta qualità provenienti da fornitori affidabili. Testiamo le perdite di ogni valvola alla massima pressione di esercizio prima della spedizione. Offriamo inoltre una gamma di modelli di sedili, compresi sedili incollati e sedili sostituibili, per soddisfare le diverse preferenze di manutenzione. Il nostro obiettivo è fornire una valvola a farfalla che offra una chiusura affidabile e a tenuta di bolle per tutta la sua durata di servizio.

5. Come si differenzia una valvola a farfalla dalle valvole a saracinesca e a sfera?

Quando si seleziona una valvola per un'applicazione in una stazione di pompaggio, gli ingegneri hanno diverse opzioni, tra cui valvole a saracinesca, valvole a sfera e valvole a farfalla. Ciascun tipo ha i propri punti di forza e di debolezza e la scelta dipende dai requisiti specifici dell'applicazione. La tabella seguente confronta le caratteristiche principali di questi tipi di valvole.

Come mostra la tabella, la valvola a farfalla offre la migliore combinazione di compattezza, peso ridotto, coppia ridotta ed efficienza dei costi per le applicazioni nelle stazioni di pompaggio. Mentre la valvola a saracinesca ha una caduta di pressione inferiore quando è completamente aperta, la caduta di pressione della valvola a farfalla è accettabile per la maggior parte delle applicazioni della stazione di pompaggio, soprattutto quando la valvola è adeguatamente dimensionata. La valvola a sfera offre un'eccellente tenuta ma è più costosa e ingombrante della valvola a farfalla. Noi di Dafugui Pipe Valve Co., Ltd. abbiamo una vasta esperienza nella fornitura di valvole a farfalla per stazioni di pompaggio e possiamo fornire supporto tecnico per aiutarvi a selezionare la valvola giusta per la vostra applicazione.

6. Quali sono le specifiche chiave per le valvole a farfalla delle stazioni di pompaggio?

Le specifiche chiave per una valvola a farfalla utilizzata nelle applicazioni delle stazioni di pompaggio includono le dimensioni, la pressione nominale, il materiale del corpo, il materiale del disco, il materiale dell'albero, il materiale della sede, la connessione terminale e il tipo di operatore. La tabella seguente fornisce un riepilogo delle specifiche tipiche delle nostre valvole a farfalla.

Nella nostra fabbrica produciamo valvole a farfalla per soddisfare queste specifiche e altro ancora. Possiamo personalizzare la valvola per soddisfare requisiti di progetto specifici, inclusi materiali speciali, connessioni terminali speciali e meccanismi di funzionamento speciali. Il nostro team di ingegneri può assistervi nel processo di selezione e fornire dati tecnici dettagliati per il vostro progetto.

7. Domande frequenti (FAQ)

Domanda 1: Qual è la differenza tra un wafer e una valvola a farfalla con capocorda?

Risposta: Una valvola a farfalla wafer è progettata per essere installata tra due flange. La valvola è tenuta in posizione dai bulloni della flangia, che passano attraverso il corpo della valvola. Una valvola a farfalla con capocorda è dotata di inserti filettati sul corpo che ne consentono l'installazione all'estremità di un tubo senza flangia a valle. Il design a capocorda è utile per il servizio in vicoli ciechi e per la manutenzione in cui è necessario scollegare un lato della valvola. Alla Dafugui Pipe Valve Co., Ltd., produciamo valvole a farfalla sia wafer che con capocorda.

Domanda 2: È possibile utilizzare una valvola a farfalla per il controllo del flusso o solo per l'isolamento?

Risposta: Una valvola a farfalla può essere utilizzata sia per l'isolamento che per il controllo del flusso. Poiché il disco ruota lungo il percorso del flusso, può essere posizionato ad angoli intermedi per regolare la portata. Tuttavia, per un controllo preciso del flusso, potrebbe essere necessaria una valvola a farfalla di controllo appositamente progettata con un disco caratterizzato. Per semplici applicazioni di strozzamento, spesso è sufficiente una valvola a farfalla standard. Il nostro team di ingegneri può consigliare la valvola migliore per le vostre specifiche esigenze di controllo del flusso.

Domanda 3: Come seleziono il materiale del sedile giusto per la mia stazione di pompaggio?

Risposta: Il materiale del sedile dipende dalla composizione chimica dell'acqua, dalla temperatura di esercizio e dalla durata utile richiesta. L'EPDM è la scelta standard per l'acqua potabile e le acque reflue perché è resistente all'acqua, al vapore e agli agenti chimici delicati e ha un ampio intervallo di temperature. L'NBR viene utilizzato quando l'acqua può contenere olio o carburante. Il PTFE viene utilizzato per acqua ad alta temperatura o prodotti chimici aggressivi. Il Viton viene utilizzato per le condizioni chimiche e di temperatura più impegnative. Il nostro team tecnico può aiutarti a selezionare il materiale del sedile giusto per la tua applicazione.

Domanda 4: Con quale frequenza è necessario effettuare la manutenzione di una valvola a farfalla?

Risposta: La frequenza della manutenzione dipende dall'applicazione e dalle condizioni operative. Per le valvole delle stazioni di pompaggio, si consiglia un'ispezione visiva trimestrale, un controllo operativo semestrale e una revisione completa ogni 3-5 anni o dopo un numero specificato di cicli. L'ispezione dovrebbe includere il controllo delle perdite, la verifica della coppia operativa e l'ispezione dell'usura del sedile. La manutenzione regolare garantisce prestazioni affidabili e una lunga durata.

Domanda 5: È possibile automatizzare una valvola a farfalla?

Risposta: Sì, una valvola a farfalla può essere automatizzata con un attuatore elettrico o pneumatico. Gli attuatori elettrici sono comunemente utilizzati nelle stazioni di pompaggio per il controllo remoto e l'integrazione con il sistema SCADA dell'impianto. Gli attuatori pneumatici vengono utilizzati laddove è disponibile aria compressa ed è richiesto un funzionamento rapido. Nella nostra fabbrica offriamo una gamma di attuatori e possiamo fornire gruppi di valvole completi con l'attuatore montato e testato.

8. Conclusionee

Le valvole a farfalla sono preferite dagli ingegneri idrici per le applicazioni nelle stazioni di pompaggio perché offrono una combinazione unica di vantaggi: design compatto, costruzione leggera, bassa coppia operativa, tenuta a tenuta di bolle ed efficienza dei costi. Questi vantaggi si traducono in condotti delle valvole più piccoli, costi di costruzione inferiori, funzionamento più semplice e prestazioni affidabili. Presso Dafugui Pipe Valve Co., Ltd., la nostra fabbrica ha l'esperienza e le attrezzature per produrre valvole a farfalla che soddisfano i requisiti più esigenti delle applicazioni delle stazioni di pompaggio. Utilizziamo materiali di alta qualità, processi di produzione di precisione e test rigorosi per garantire che ogni valvola che produciamo offra prestazioni affidabili e una lunga durata.

Che tu stia progettando una nuova stazione di pompaggio, aggiornando una struttura esistente o mantenendo un sistema idrico industriale, ti invitiamo a contattare il nostro team tecnico per discutere le tue esigenze. Siamo in grado di fornire specifiche dettagliate del prodotto, assistenza nella scelta dei materiali e supporto applicativo. Il nostro impegno per la qualità e la soddisfazione del cliente ci ha reso un partner fidato per progetti di infrastrutture idriche in tutto il mondo.

Contatta Dafugui Pipe Valve Co., Ltd. oggi stessoper discutere le vostre esigenze relative alle valvole a farfalla e scoprire come le nostre valvole possono migliorare l'efficienza e l'affidabilità della vostra stazione di pompaggio.
