In che modo un giunto di dilatazione a soffietto protegge i sistemi di tubazioni dalla dilatazione termica, dalle vibrazioni e dallo stress meccanico?

Le condutture negli impianti petrolchimici, energetici e metallurgici sono costantemente esposte a dilatazione termica, contrazione, vibrazione e deformazione meccanica. Senza un'adeguata compensazione, queste forze possono causare perdite, crepe da fatica e guasti prematuri alle apparecchiature. ILGiunto di dilatazione a soffiettodaDafuguiassorbe spostamenti assiali, laterali, angolari e combinati attraverso la deformazione elastica del soffietto in acciaio inox. Con un intervallo di temperatura da -235°C a +450°C e resistenza alla pressione fino a 32MPa, questo componente offre prestazioni affidabili negli ambienti industriali più esigenti. Questo articolo ne esamina il principio di funzionamento, i vantaggi chiave, i tipi principali, la guida all'installazione e il supporto del produttore che rendono Dafugui un fornitore affidabile.

Il ruolo dei giunti di dilatazione nella sicurezza delle tubazioni industriali

Ogni sistema di tubazioni industriali subisce variazioni dimensionali dovute a variazioni di temperatura, vibrazioni delle apparecchiature e assestamenti strutturali. Se questi movimenti non vengono gestiti, lo stress risultante può trasferirsi ad ancoraggi, ugelli e apparecchiature collegate, provocando guasti prematuri. Un giunto di dilatazione a soffietto funge da elemento flessibile che assorbe questi movimenti, proteggendo l'intero sistema e prolungandone la durata.

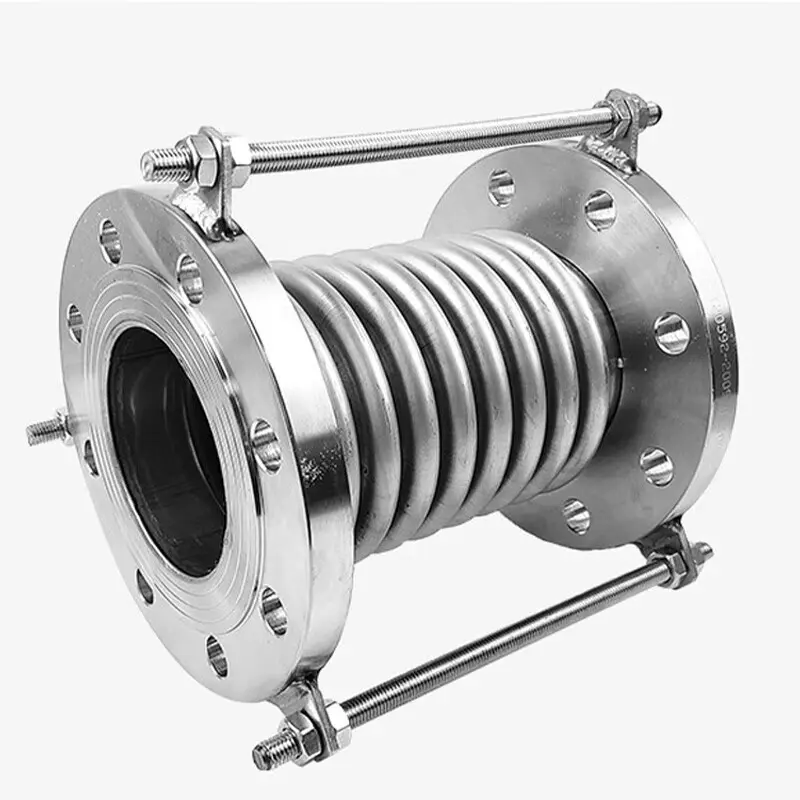

Dafugui, con sede a Wenzhou, Zhejiang, produceGiunti di dilatazione a soffiettoche combinano un soffietto corrugato in acciaio inossidabile con tubi terminali, flange e altri accessori. La deformazione elastica del soffietto converte lo stress da spostamento della tubazione in movimento controllato, riducendo il carico sui supporti fissi e prevenendo perdite nei collegamenti critici. Ciò rende il giunto di dilatazione un componente essenziale nelle raffinerie, nelle centrali elettriche, negli impianti di trattamento chimico e nelle operazioni metallurgiche.

Principio di funzionamento e progettazione funzionale

Il principio di funzionamento fondamentale del giunto di dilatazione a soffietto è semplice ma altamente efficace. Quando una tubazione si espande o si contrae a causa delle variazioni di temperatura, il soffietto corrugato si comprime o si estende di conseguenza, assorbendo lo spostamento senza trasferire sollecitazioni alla struttura circostante. Lo stesso meccanismo assorbe i movimenti laterali e angolari causati da vibrazioni meccaniche o disallineamento dell'installazione.

Il soffietto stesso è l'elemento di lavoro principale, realizzato in acciaio inossidabile per resistenza alla corrosione e durata. I tubi terminali e le flange forniscono i punti di connessione, mentre i manicotti interni guidano il flusso e proteggono il soffietto dall'esposizione diretta al fluido. I metodi di connessione includono tipi flangiati e saldati, consentendo l'integrazione del giunto in un'ampia gamma di configurazioni di tubazioni.

Oltre alla compensazione dello spostamento, il giunto di dilatazione a soffietto fornisce anche resistenza alla pressione, tenuta, resistenza alla temperatura, resistenza agli urti, smorzamento delle vibrazioni e riduzione del rumore, rendendolo un componente multifunzionale nei moderni sistemi di tubazioni.

Vantaggi principali

La tabella seguente riassume i principali vantaggi diGiunto di dilatazione a soffiettodaDafugui.

Tipi principali e guida alla selezione

I compensatori di dilatazione a soffietto sono classificati principalmente in base alla modalità di compensazione. Comprendere questi tipi aiuta gli ingegneri a selezionare il componente giusto per ciascuna applicazione:

• Tipo assiale– Assorbe principalmente lo spostamento assiale lungo l'asse della tubazione, comunemente utilizzato in tratti rettilinei soggetti a crescita termica.

• Tipo laterale– Assorbe principalmente lo spostamento laterale perpendicolare all'asse della tubazione, adatto per disposizioni di tubazioni sfalsate.

• Tipo angolare– Assorbe principalmente lo spostamento angolare, spesso utilizzato in coppia per adattarsi ai cambiamenti di direzione.

• Tipi a pressione bilanciata– Progettato per ridurre al minimo le forze di reazione generate dalla pressione interna, riducendo il carico su ancoraggi e supporti.

• Configurazioni combinate– Progettato su misura per gestire più modalità di spostamento contemporaneamente.

In base al materiale, i giunti di dilatazione si dividono in metallici e non metallici.Dafuguifornisce raccomandazioni sul tipo basate sui modelli di spostamento specifici, sulla pressione operativa, sulla temperatura e sul mezzo di ciascun sistema di tubazioni.

Migliori pratiche di installazione

Una corretta installazione è fondamentale per garantire che il giunto di dilatazione funzioni come previsto e raggiunga la durata di servizio prevista. È necessario osservare le seguenti linee guida:

• Ispezione pre-installazione– Verificare il modello, le specifiche e la configurazione della pipeline per confermare la conformità ai requisiti di progettazione.

• Conferma della direzione– Per i compensatori con manicotti interni, assicurarsi che la direzione del manicotto sia allineata con la direzione del flusso del fluido.

• Nessun aggiustamento forzato– Non sfruttare la deformazione del compensatore per correggere le deviazioni di installazione della tubazione, poiché ciò influisce sul funzionamento e sulla durata.

• Proteggi il soffietto– Evitare che gli spruzzi di saldatura entrino in contatto con la superficie del soffietto ed evitare danni meccanici durante l'installazione.

• Rimuovere i dispositivi di posizionamento– Rimuovere i dispositivi di posizionamento ausiliari utilizzati per il trasporto una volta completata l'installazione della tubazione.

• Test idrostatico– Rinforzare i supporti fissi delle tubazioni alle estremità della tubazione dove sono installati i compensatori durante le prove di pressione.

• Libera circolazione– Assicurarsi che tutti i componenti mobili non siano ostacolati da strutture esterne.

Selezione e personalizzazione dei materiali

La scelta del materiale del soffietto dipende dalle condizioni del mezzo, della temperatura e della corrosione. Le opzioni comuni includono:

• Acciaio inossidabile 304– Adatto per condizioni generali con moderata resistenza alla corrosione.

• Acciaio inossidabile 316L– Offre una migliore resistenza alla corrosione per ambienti chimici e marini.

• Acciaio inossidabile 321– Fornisce una migliore resistenza alle alte temperature per le condotte del vapore.

Dafuguioffre anche personalizzazioni non standard, inclusi diametri speciali, leghe a base di nichel e requisiti specifici di pressione e temperatura. I clienti possono fornire parametri operativi e il team tecnico svilupperà una soluzione su misura. Questa flessibilità garantisce che il giunto di dilatazione soddisfi esattamente le esigenze di ciascuna installazione, sia nel settore del petrolio e del gas, della lavorazione chimica, della gestione delle acque o delle infrastrutture industriali pesanti.

Domande frequenti

Q1: Qual è la differenza tra giunti di dilatazione a soffietto e giunti di dilatazione a manicotto?

R: I giunti di dilatazione a soffietto assorbono lo spostamento attraverso la deformazione elastica del soffietto, offrendo un'ampia capacità di compensazione, una buona tenuta e l'idoneità allo spostamento multidirezionale. I compensatori di dilatazione a manicotto assorbono lo spostamento assiale tramite lo scorrimento del manicotto, hanno una struttura più semplice ma richiedono una manutenzione regolare. I tipi a soffietto sono più ampiamente utilizzati in condizioni generali.

Q2: Come seleziono il materiale del soffietto giusto per la mia applicazione?

R: La selezione dipende dal mezzo e dalla temperatura. SS304 è adatto alle condizioni generali; SS316L offre una migliore resistenza alla corrosione per ambienti chimici e marini; SS321 fornisce prestazioni migliorate alle alte temperature per le linee del vapore. Dafugui può consigliare il grado appropriato in base ai parametri operativi.

Q3: Il giunto di dilatazione a soffietto richiede una manutenzione regolare?

R: Sì. Si consiglia un'ispezione periodica per verificare la presenza di crepe, corrosione o danni meccanici sulla superficie del soffietto; verificare la tenuta dei bulloni della flangia; e per verificare che i dispositivi limite siano posizionati correttamente. Se si riscontrano deformazioni o danni significativi, l'unità deve essere sostituita tempestivamente.

Q4: Dafugui supporta giunti di dilatazione personalizzati?

R: Sì. Sono disponibili personalizzazioni non standard, inclusi diametri non standard, materiali speciali e requisiti specifici di pressione e temperatura. Si prega di fornire i parametri operativi per una soluzione su misura.

Q5: Quali sono i tempi di consegna e i termini di pagamento standard?

R: Il tempo di consegna standard è compreso tra 15 e 30 giorni per gli articoli standard e tra 35 e 45 giorni per la produzione personalizzata. I termini di pagamento includono T/T e L/C a vista, con termini commerciali EXW, FOB e CIF (Incoterms 2020).

Q6: Sono disponibili campioni gratuiti?

R: Sì, vengono offerti campioni standard gratuiti per dimensioni standard e materiali comuni come SS304 e SS316/316L. Per i formati grandi o le leghe speciali si applicano tariffe per i campioni. I pezzi di ricambio standard vengono forniti in base alle esigenze del cliente.

Conclusione

ILGiunto di dilatazione a soffietto daDafugui offre una compensazione affidabile per l'espansione termica, le vibrazioni e la deformazione meccanica nei sistemi di tubazioni più impegnativi. Grazie all'assorbimento dello spostamento multidirezionale, ad un ampio intervallo di temperature, ad alta capacità di pressione e a opzioni di connessione flessibili, protegge le apparecchiature e prolunga la durata di servizio nelle applicazioni petrolchimiche, energetiche e metallurgiche. Supportato da oltre 15 anni di esperienza nella produzione, capacità di personalizzazione e documentazione completa sulla qualità, Dafugui fornisce una soluzione affidabile per ingegneri e team di approvvigionamento. Per discutere i requisiti della pipeline o richiedere un consiglio tecnico,contatta il team Dafugui oggi stesso– siamo pronti a supportare il tuo progetto dalla selezione alla consegna.
