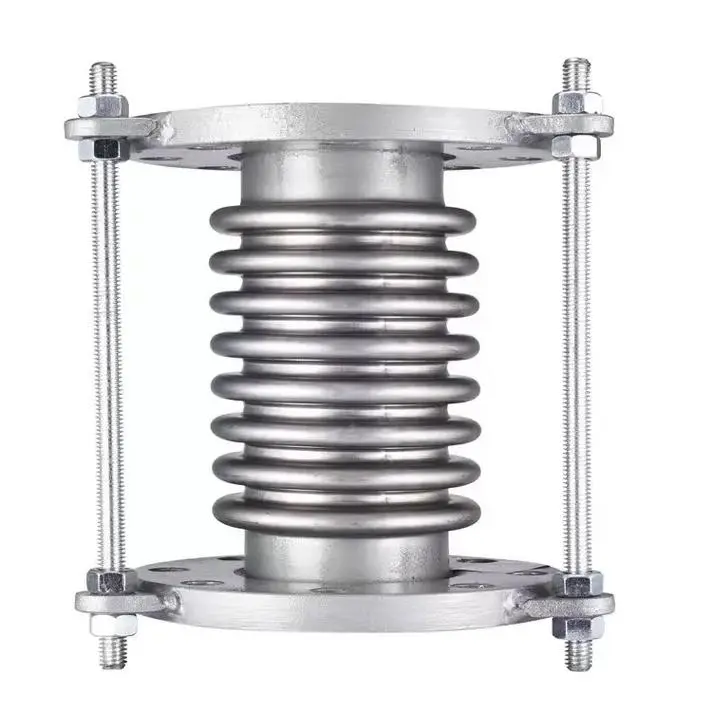

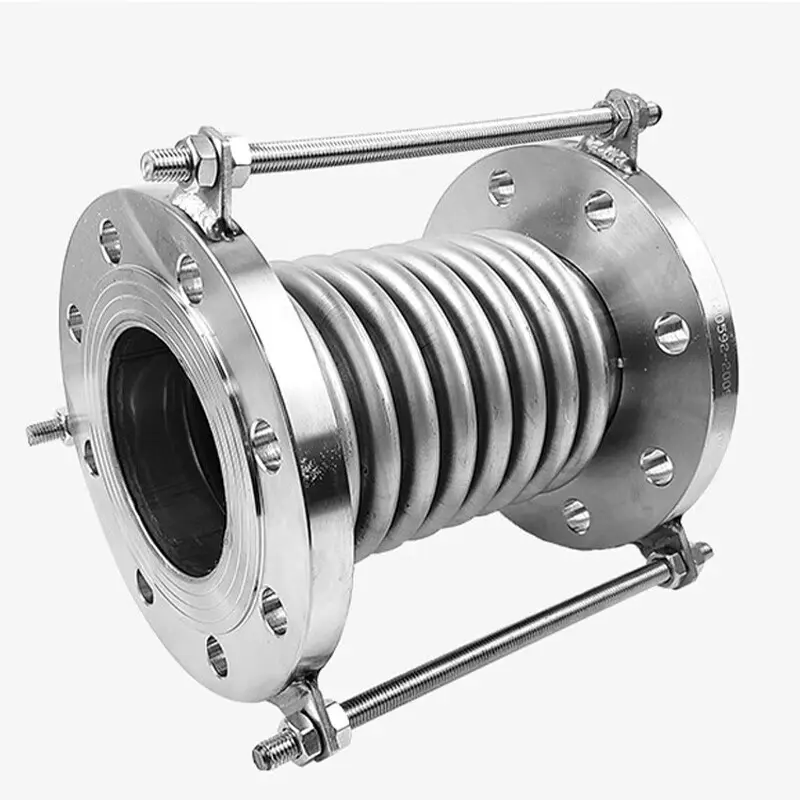

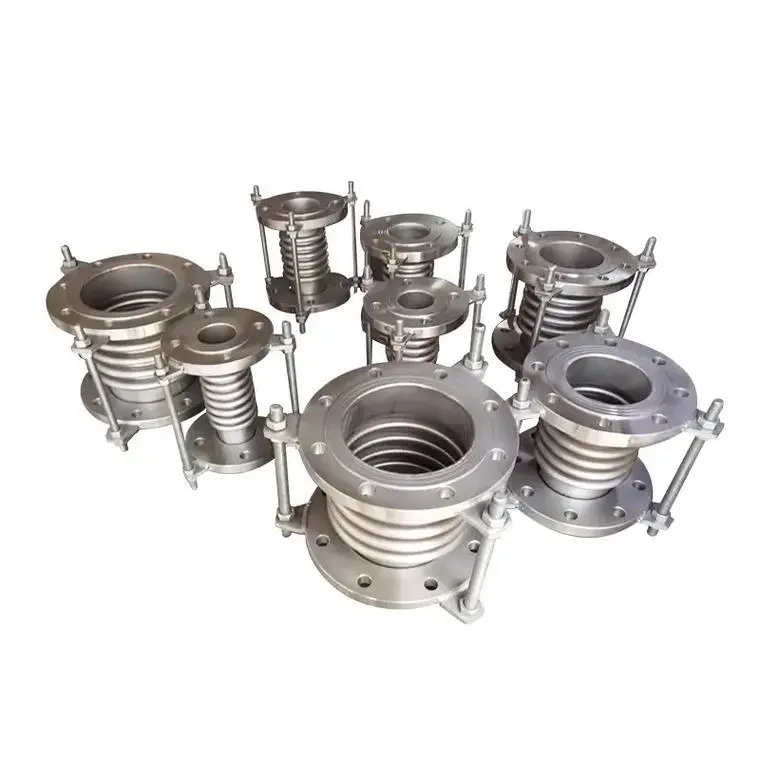

Giunto di dilatazione a soffietto

Il giunto di dilatazione a soffietto, noto anche come giunto di dilatazione, è un elemento di compensazione che sfrutta la deformazione elastica del soffietto per compensare lo spostamento termico della tubazione, la deformazione meccanica e assorbire le vibrazioni. È costituito da un soffietto (un elemento elastico) come corpo di lavoro principale, insieme a tubi terminali, staffe, flange, condotti e altri accessori. I metodi di connessione includono tipi flangiati e saldati.

Principio di funzionamento

Il principio di funzionamento principale del giunto di dilatazione a soffietto è quello di utilizzare la deformazione elastica del soffietto per assorbire e compensare gli spostamenti assiali, angolari, laterali e combinati causati dalla deformazione termica, dalla deformazione meccanica e da varie vibrazioni meccaniche nelle tubazioni.

Quando le tubazioni si espandono o si contraggono a causa delle variazioni di temperatura, il soffietto subisce deformazione attraverso la sua struttura ondulata unica, convertendo lo stress da spostamento della tubazione in energia di deformazione elastica del soffietto, riducendo così lo stress da deformazione della tubazione e prolungando la durata di servizio della tubazione. Inoltre, il giunto di dilatazione a soffietto offre molteplici funzioni tra cui resistenza alla pressione, tenuta, resistenza alla corrosione, resistenza alla temperatura, resistenza agli urti, smorzamento delle vibrazioni e riduzione del rumore.

Vantaggi principali

Tipi principali

I compensatori di dilatazione a soffietto vengono classificati principalmente in tre categorie in base alla modalità di compensazione:

Tipo assiale:Assorbe principalmente lo spostamento assiale

Tipo laterale:Assorbe principalmente lo spostamento laterale

Tipo angolare:Assorbe principalmente lo spostamento angolare

Sono inoltre disponibili tipi a pressione bilanciata e varie configurazioni di compensazione combinata. In base al materiale si possono dividere in metallici e non metallici. Dafugui può fornire raccomandazioni sul tipo corrispondente in base ai modelli di spostamento specifici e alle condizioni operative del sistema di condutture.

Guida all'installazione

1. Ispezione pre-installazione:Controlla il modello, le specifiche e la configurazione della pipeline per garantire la conformità ai requisiti di progettazione
2. Conferma della direzione:Per i compensatori con manicotti interni, assicurarsi che la direzione del manicotto sia allineata con la direzione del flusso del mezzo
3. Nessuna regolazione forzata:Non utilizzare la deformazione del compensatore per regolare le deviazioni dell'installazione della tubazione, poiché ciò influisce sul normale funzionamento e sulla durata di servizio
4. Proteggi i soffietti:Evitare che gli spruzzi di saldatura entrino in contatto con la superficie del soffietto ed evitare danni meccanici durante l'installazione
5. Rimuovere i dispositivi di posizionamento:Rimuovere i dispositivi di posizionamento ausiliari utilizzati per il trasporto una volta completata l'installazione della tubazione
6. Test idrostatico:Rinforzare i supporti fissi delle tubazioni alle estremità della tubazione dove sono installati i compensatori durante le prove idrostatiche
7. Parti mobili:Tutti i componenti in movimento non devono essere vincolati da strutture esterne

Domande frequenti

Q1: Qual è la differenza tra giunti di dilatazione a soffietto e giunti di dilatazione a manicotto? Come scegliere?

R: I giunti di dilatazione a soffietto assorbono lo spostamento attraverso la deformazione elastica del soffietto, offrendo un'ampia capacità di compensazione, una buona tenuta e l'idoneità allo spostamento multidirezionale. I giunti di dilatazione a manicotto assorbono lo spostamento assiale attraverso lo scorrimento del manicotto, con struttura più semplice ma che richiedono una manutenzione regolare. I compensatori di dilatazione a soffietto sono più ampiamente utilizzati in condizioni generali. La selezione dovrebbe essere basata sul tipo di cilindrata, sulla pressione di esercizio e sulla temperatura; Il team tecnico di Dafugui può assistere con il dimensionamento.

Q2: Come selezionare il materiale del soffietto per i giunti di dilatazione?

R: I materiali comuni includono acciaio inossidabile 304, 316L, 321, ecc. 304 è adatto per condizioni generali; Il 316L offre una migliore resistenza alla corrosione per ambienti chimici e marini; 321 fornisce una migliore resistenza alle alte temperature per le condotte del vapore. Dafugui può consigliare materiali appropriati in base al tipo di mezzo e alle condizioni di temperatura.

Q3: Il giunto di dilatazione a soffietto richiede una manutenzione regolare? Cosa dovrebbe essere controllato?

R: Sì. Si consiglia un'ispezione regolare: controllare la superficie del soffietto per eventuali crepe, corrosione o danni meccanici; controllare l'allentamento dei bulloni di collegamento della flangia; verificare il corretto posizionamento dei dispositivi limite. Se si riscontrano danni o deformazioni significativi sul soffietto, sostituirlo tempestivamente per evitare incidenti sulla tubazione.

Q4: Dafugui supporta la personalizzazione dei giunti di dilatazione a soffietto?

R: Sì. Offriamo servizi di personalizzazione non standard, inclusi diametri non standard, materiali speciali (ad esempio leghe a base di nichel), requisiti speciali di pressione e temperatura di esercizio. Fornisci i tuoi parametri operativi e il nostro team tecnico svilupperà una soluzione personalizzata.
