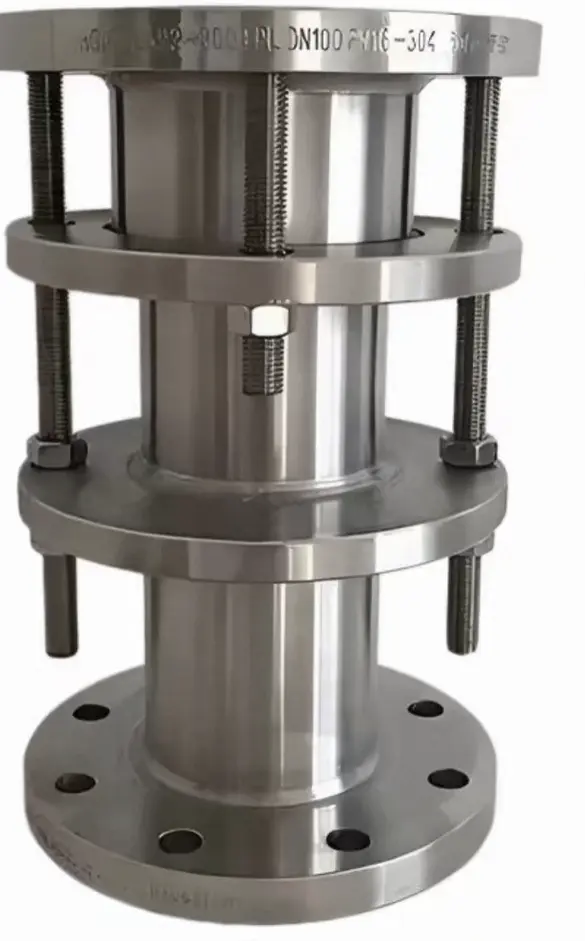

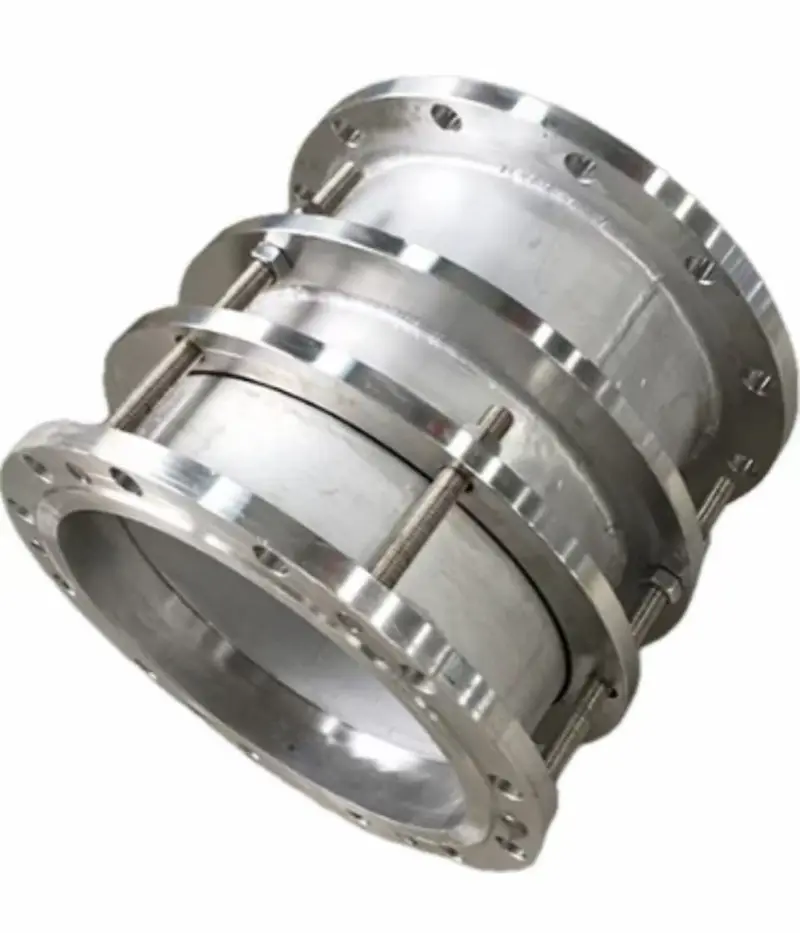

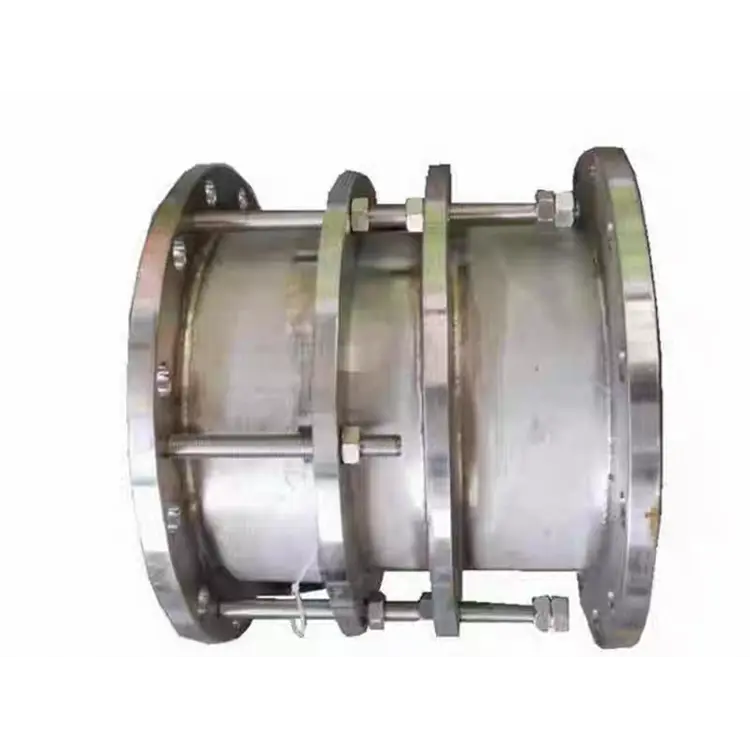

Giunto di dilatazione in acciaio a doppia flangia

Il giunto di dilatazione in acciaio a doppia flangia (noto anche come tipo VSSJA-2/B2F) è costituito da corpo, anello di tenuta, premistoppa, tubo telescopico e dadi di limitazione. Il prodotto incorpora un dispositivo di limitazione basato sulla struttura ad espansione libera, bloccata con doppi dadi nel punto di massima espansione. Il tubo si espande e si contrae liberamente entro i limiti consentiti; una volta superato il limite, interviene la limitazione rigida.

Dafugui, con sede a Wenzhou, Zhejiang, è dotato di avanzati impianti di lavorazione CNC e di un rigoroso sistema di controllo qualità. Dall'ingresso delle materie prime alla spedizione del prodotto finito, ogni processo è sottoposto a rigorosi controlli. I materiali possono essere selezionati tra acciaio al carbonio Q235, ferro duttile QT400-15, acciaio inossidabile 316 o acciaio fuso in base alle condizioni operative, garantendo prestazioni eccellenti in vari ambienti.

Struttura ad alta resistenza, durata di lunga durata

Il corpo interamente in acciaio e il design del tubo telescopico offrono un'elevata resistenza alla trazione e alla compressione. Rispetto ai giunti in gomma, i giunti di dilatazione in acciaio funzionano in modo più stabile in condizioni di alta temperatura, alta pressione e fluidi corrosivi, con una durata di servizio più lunga, particolarmente adatti per condotte di vapore e sistemi di circolazione dell'acqua industriali.

Limitazione precisa, protezione di sicurezza

Dispositivo di fine corsa a doppio dado che blocca con precisione nel punto di massima espansione. Il giunto funziona liberamente in condizioni normali, ma una volta che lo spostamento della tubazione supera il limite, si attiva immediatamente una limitazione rigida per prevenire sfilamenti o danni, evitando perdite della tubazione e guasti alle apparecchiature causati da uno spostamento eccessivo.

Specifiche tecniche

Guida all'installazione

1. Preinstallazione:Allentare i bulloni del premistoppa ed estendere il prodotto alla lunghezza di installazione
2. Collegare le flange:Regolare la lunghezza della connessione tra entrambe le estremità e le flange della tubazione, garantendo il corretto allineamento
3. Stringere i bulloni:Stringere i bulloni del premistoppa in modo uniforme e in diagonale in sequenza per evitare una compressione irregolare
4. Regola la limitazione:Regolare i dadi limite nella posizione di progetto per bloccare la quantità di espansione
5. Installazione sopraelevata:Per applicazioni sopraelevate è necessario installare ad entrambe le estremità appositi supporti fissi

Domande frequenti

Q1: Il giunto di dilatazione in acciaio a doppia flangia e il giunto di dilatazione limitata a doppia flangia sono lo stesso prodotto?

R: Sono essenzialmente la stessa categoria di prodotti, entrambi progettati per compensare lo spostamento della tubazione con protezione limite. Diversi produttori possono utilizzare convenzioni di denominazione diverse. Il modello VSSJA-2 (B2F) di Dafugui copre entrambi. Conferma semplicemente che lo standard, il diametro, la pressione e il materiale soddisfano le tue condizioni operative.

Q2: Qual è la differenza tra giunti di dilatazione in acciaio e giunti in gomma? Come scegliere?

R: I giunti di dilatazione in acciaio presentano una struttura interamente metallica con maggiore resistenza alla temperatura (fino a 250 ℃) e maggiore capacità di pressione (fino a 2,5 MPa), adatta per vapore, acqua ad alta temperatura e mezzi corrosivi. I giunti in gomma offrono un migliore smorzamento delle vibrazioni e riduzione del rumore, adatti a condizioni di temperatura normale e bassa pressione. Se la tubazione funziona a temperature più elevate o con fluidi corrosivi, si consigliano giunti di dilatazione in acciaio.

Q3: Dafugui supporta l'esportazione? Quali mercati servite?

R: Sì. Dafugui si trova a Wenzhou, Zhejiang. Abbiamo una matura esperienza nell'imballaggio per l'esportazione e nella logistica per garantire la sicurezza del prodotto durante il trasporto a lunga distanza.

Q4: È possibile personalizzare dimensioni non standard o materiali speciali?

R: Sì. Dafugui supporta servizi di personalizzazione non standard, inclusi diametri non standard (oltre la gamma DN50-DN3000), materiali speciali (ad esempio acciaio inossidabile completo 316L, acciaio inossidabile duplex) e pressioni di esercizio speciali. Fornisci i tuoi parametri operativi e il nostro team tecnico svilupperà una soluzione personalizzata.
