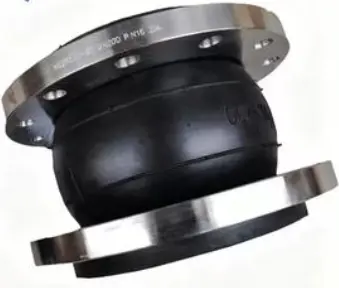

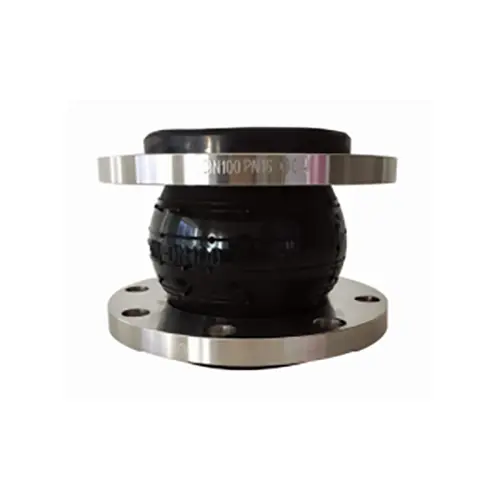

Giunto di dilatazione in gomma a sfera singola

Il giunto di dilatazione in gomma a sfera singola (noto anche come giunto flessibile in gomma a sfera singola o isolatore di vibrazioni) è un connettore flessibile per tubazioni altamente elastico. Il prodotto è costituito da un corpo sferico in gomma (strato interno in gomma, rinforzo in tessuto di corda di nylon, strato esterno in gomma) combinato con flange metalliche sciolte, stampate mediante vulcanizzazione ad alta temperatura e alta pressione. I prodotti sono rigorosamente conformi agli standard GB/T 26121, con molteplici controlli di qualità dalle materie prime ai prodotti finiti, caratterizzati da elevata densità interna e significativa deformazione elastica. I materiali delle sfere includono NR, NBR, EPDM, CR, FKM, ecc., offrendo resistenza al calore, agli acidi, agli alcali, alla corrosione e all'olio. I materiali della flangia includono acciaio al carbonio Q235 o acciaio inossidabile 304/316L.

Due funzioni principali: compensazione dello spostamento e smorzamento delle vibrazioni

Il giunto di dilatazione in gomma a sfera singola svolge due funzioni principali durante il funzionamento:

Innanzitutto, la compensazione dello spostamento. Quando le tubazioni subiscono espansione/contrazione termica dovuta a variazioni di temperatura o spostamento dovuto alle vibrazioni delle apparecchiature, la sfera di gomma subisce una deformazione elastica attraverso la sua struttura curva unica, convertendo lo stress da spostamento della tubazione in energia di deformazione elastica, assorbendo efficacemente gli spostamenti assiali, laterali e angolari e riducendo lo stress della tubazione.

In secondo luogo, lo smorzamento delle vibrazioni e la riduzione del rumore. La gomma, in quanto cattivo conduttore, blocca efficacemente la trasmissione delle vibrazioni e del rumore nelle tubazioni, proteggendo pompe, valvole e altre apparecchiature dai danni dovuti alle vibrazioni e riducendo al tempo stesso il rumore trasmesso dalla struttura.

Applicazioni

Ampiamente utilizzato nell'approvvigionamento idrico e nel drenaggio, nell'acqua circolante, nell'HVAC, nella protezione antincendio, nella fabbricazione della carta, in sistemi farmaceutici, chimici, marini, energetici e in altri sistemi di condutture. Particolarmente adatto per:

• Collegamenti di aspirazione/scarico della pompa --- assorbono le vibrazioni della pompa per proteggere le apparecchiature a valle
• Curve della tubazione --- compensazione delle deviazioni dell'installazione e dello spostamento termico
• Sistemi di protezione antincendio --- collegamento delle pompe antincendio alle tubazioni, assorbimento delle fluttuazioni di pressione
• Sistemi di circolazione dell'acqua di raffreddamento --- acqua di alimentazione della centrale termica e circolazione di raffreddamento
• Condotte con frequenti sbalzi di temperatura --- assorbono efficacemente lo spostamento termico ripetuto

I mezzi idonei includono: aria, aria compressa, acqua, acqua di mare, acqua calda, olio, acidi deboli, alcali deboli, ecc.

Guida alla selezione dei materiali

Domande frequenti

Q1: Qual è la differenza tra sfera singola e sfera doppia? Come scegliere?

R: La sfera singola ha una struttura più semplice, dimensioni più piccole e costi inferiori, adatta per la compensazione generale dello spostamento e lo smorzamento delle vibrazioni. La doppia sfera offre una compensazione maggiore e un migliore smorzamento, adatta per grandi spostamenti o vibrazioni gravi. Per le condizioni generali è sufficiente una sola sfera; Dafugui può aiutare con la selezione.

Q2: Come selezionare il materiale in gomma in base al mezzo?

A: Acqua/aria → NR; Olio → NBR; Acidi/alcali/esterno → EPDM; Alta temperatura/corrosivo → FKM. Dafugui può fornire consigli professionali in base alle condizioni operative.

Q3: quanto dura il prodotto? Quando sostituire?

A: 3-5 anni in condizioni normali. Sostituire se sulla superficie della sfera si riscontrano crepe, invecchiamento, rigonfiamenti o perdite continue. Dafugui fornisce parti di ricambio originali.
