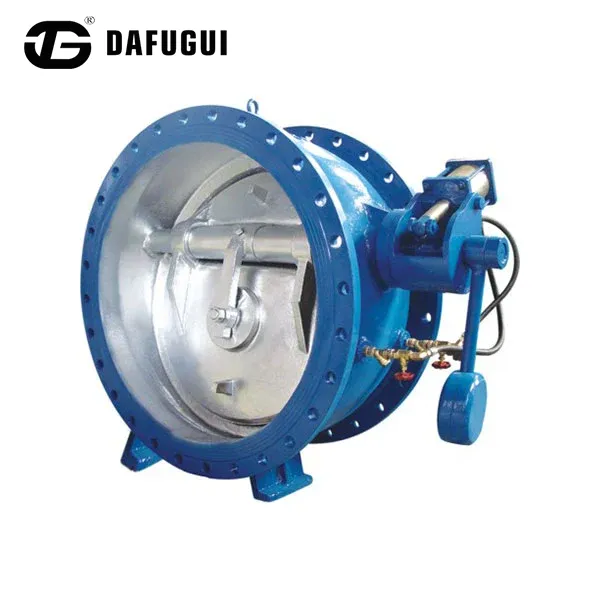

Valvola di ritegno a farfalla a doppia piastra con sistema di buffer idraulico

Acquista una valvola di ritegno a farfalla a doppia piastra con unità del sistema di buffer idraulico direttamente dal produttore cinese Dafugui per migliorare l'efficienza delle tubazioni. Combinando un ingombro compatto del wafer con un meccanismo di smorzamento idraulico interno, questa robusta valvola gestisce le vibrazioni della linea nelle reti di servizi da 1,0–2,5 MPa riducendo al contempo il peso dell'installazione.

Progettazione strutturale e vantaggi operativi

Costruzione compatta di tipo wafer

Il design del corpo della valvola di ritegno a farfalla a doppia piastra con sistema di buffer idraulico consente l'installazione tra le flange della tubazione, riducendo la lunghezza di installazione complessiva rispetto alle tradizionali valvole di ritegno di tipo oscillante.

I vantaggi includono:

Requisiti di spazio di installazione ridotti

Peso inferiore della valvola per tubazioni di grande diametro

Manutenzione più semplice in layout di apparecchiature compatti

Adatto per skid pompa e sistemi modulari

Design di controllo del flusso a doppia piastra

La valvola utilizza due piastre semicircolari indipendenti collegate tramite un albero a cerniera centrale.

Durante il flusso normale:

La pressione del fluido spinge le piastre ad aprirsi.

Il design a disco diviso fornisce un percorso del flusso bilanciato.

Il movimento del disco inferiore aiuta a ridurre la resistenza all'apertura.

Durante il flusso inverso:

Le molle aiutano la rapida chiusura iniziale.

Il sistema di ammortizzatori idraulici controlla il movimento finale della seduta.

La chiusura controllata aiuta a ridurre le fluttuazioni di pressione causate da uno spegnimento improvviso.

Standard e conformità del progetto

Guida alla selezione dei materiali per le condizioni operative

Vantaggio del marchio Dafugui: certificazioni e garanzia di qualità

• Triplo accreditamento ISO:Dafugui opera secondo i quadri certificati ISO 9001 (gestione della qualità), ISO 14001 (ambientale) e ISO 45001 (sicurezza sul lavoro) per garantire una qualità di produzione costante.

• Conformità al mercato globale:I prodotti possiedono la certificazione CE europea per la libera circolazione nei mercati industriali dell'UE e soddisfano rigorosi standard API per i sistemi internazionali di controllo dei fluidi di petrolio e gas.

• Tracciabilità di fabbrica al 100%:Ogni valvola di ritegno a farfalla a doppia piastra con sistema di buffer idraulico presenta numeri di colata stampati e codici di identificazione dei materiali collegati ai rapporti di prova sui materiali (MTR) completi EN 10204 3.1.

Protocolli di controllo qualità

• Test del guscio idrostatico:Testato a una pressione di esercizio pari a 1,5x per la verifica del suono strutturale.

• Test del sedile ad alta pressione:Testato con valutazione 1,1x per confermare la tenuta a tenuta di bolle.

• Allineamento della piastra e ispezione della tensione della molla:Controllato per garantire una chiusura equilibrata della piastra senza legature.

• Verifiche visive e di superficie:Verificato esente da buchi di sabbia, porosità o bave di lavorazione.

Specifiche tecniche

Domande frequenti

Questa valvola di ritegno a farfalla a doppia piastra con sistema di buffer idraulico può essere installata su tubazioni verticali?

Sì, può essere installato in linee verticali con flusso verso l'alto. Le molle torsionali assistono la chiusura iniziale della piastra prima che inizi l'inversione del flusso, garantendo una chiusura rapida e senza colpi.

Perché è preferibile un design a doppia piastra rispetto a una valvola a disco singolo negli skid con spazio limitato?

La configurazione a doppia piastra divide l'area di flusso a metà, riducendo drasticamente la distanza di corsa del disco e il peso della valvola, consentendo al tempo stesso un profilo del corpo faccia a faccia molto più corto.

In che modo Dafugui verifica la tenuta del sedile prima di spedire i prodotti dalla fabbrica?

Ogni singola valvola viene sottoposta in fabbrica a test sul corpo idrostatico a 1,5 volte la pressione nominale e a test di tenuta della sede a tenuta di bolle a 1,1 volte la pressione nominale secondo gli standard ISO 5208.
