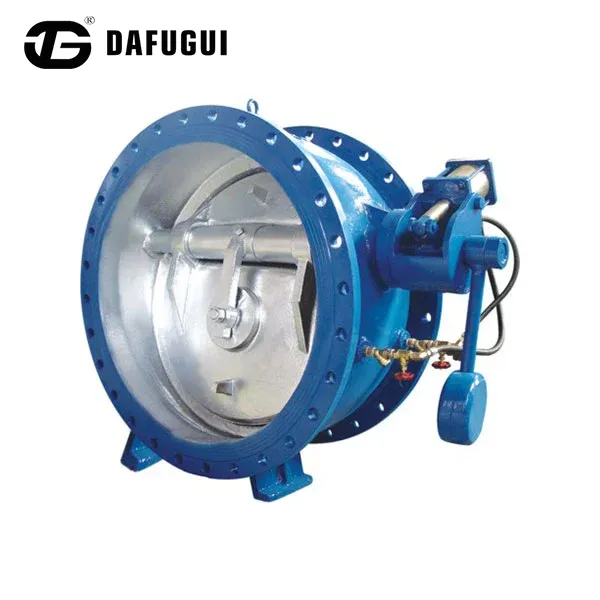

Valvola di ritegno a farfalla con cilindro di smorzamento idraulico

Fornita direttamente dal produttore cinese Dafugui, la valvola di ritegno a farfalla con cilindro di smorzamento idraulico fornisce un controllo affidabile del riflusso per condotte municipali e industriali per carichi pesanti. Funzionando perfettamente su tutte le dimensioni DN50–DN1400, utilizza un buffer idraulico a doppio stadio per gestire i picchi di pressione senza compromettere l'efficienza del sistema.

Realizzata con opzioni di corpo in ghisa duttile, acciaio fuso o acciaio inossidabile, la valvola è adatta per condotte di trasmissione dell'acqua, sistemi fognari, reti di circolazione dell'acqua di raffreddamento e applicazioni di fluidi industriali. Dafugui fornisce una regolazione idraulica personalizzata in base alla pressione della tubazione, alle caratteristiche della pompa e ai requisiti operativi.

Principio di funzionamento del controllo del buffer idraulico

Design di chiusura a due stadi

Quando la valvola di ritegno a farfalla con cilindro di smorzamento idraulico si ferma o cambia la direzione del flusso, il disco della valvola inizia a chiudersi automaticamente sotto la forza del flusso inverso.

Durante la prima fase, circa il 70–80% della corsa del disco viene completata rapidamente per evitare un eccessivo flusso inverso.

Nella seconda fase, il cilindro idraulico smorzatore esterno controlla il movimento finale di chiusura, consentendo al disco di avvicinarsi gradualmente alla sede della valvola.

Meccanismo di smorzamento del cilindro idraulico

Il cilindro idraulico funziona attraverso lo spostamento controllato dell'olio. Mentre l'albero della valvola ruota verso la posizione di chiusura, il movimento del pistone forza l'olio idraulico attraverso un canale di strozzamento regolabile.

Ciò crea una resistenza regolabile, rallentando la velocità di chiusura finale e contribuendo a ridurre le fluttuazioni di pressione all'interno del sistema di tubazioni.

Prestazioni di riduzione del colpo d'ariete

Controllando la fase di chiusura finale, il meccanismo di smorzamento idraulico aiuta a ridurre al minimo le interruzioni improvvise del flusso e riduce il rischio di dannosi picchi di pressione nelle condotte a lunga distanza.

Standard di progettazione e conformità

Caratteristiche principali

Comando di chiusura idraulica regolabile

Il cilindro idraulico montato lateralmente consente agli ingegneri di regolare la velocità di chiusura in base alla lunghezza della tubazione, alle caratteristiche di arresto della pompa e alla pressione di esercizio.

Ciò rende la valvola adatta a diverse reti di approvvigionamento idrico e sistemi di fluidi industriali che richiedono prestazioni di chiusura personalizzate.

Protezione antiriflusso senza colpo

Il meccanismo di chiusura controllata riduce l'impatto improvviso del disco contro la sede della valvola, contribuendo a prolungare la durata di servizio e a mantenere un funzionamento stabile della tubazione.

Struttura della valvola a farfalla per impieghi gravosi

Il design del disco a farfalla offre dimensioni compatte, minori requisiti di spazio di installazione e funzionamento affidabile in sistemi di tubazioni di grande diametro.

Molteplici opzioni di materiali

Dafugui fornisce diversi materiali per il corpo e i componenti interni in base alle condizioni di applicazione:

• Ghisa sferoidale GGG40/GGG50 per applicazioni idriche generiche
• WCB in acciaio fuso per sistemi industriali ad alta pressione
• Acciaio inossidabile CF8/CF8M per ambienti con fluidi corrosivi

Controllo qualità e test

Ogni DafuguiValvola di ritegno a farfallaè sottoposto a procedure di ispezione prima della spedizione:

Prova del guscio idrostatico

I corpi valvola sono testati sotto pressione idraulica secondo i requisiti API 598 per verificare la robustezza strutturale e la resistenza alla pressione.

Prova di tenuta della sede

Vengono eseguiti test di tenuta bidirezionali per confermare la tenuta della valvola e prevenire riflussi indesiderati.

Controllo dimensionale

I componenti critici, tra cui alberi delle valvole, superfici di tenuta dei dischi e dimensioni delle flange, vengono ispezionati utilizzando apparecchiature di misurazione di precisione.

Ispezione del rivestimento

Lo spessore del rivestimento epossidico interno ed esterno viene misurato per garantire le prestazioni di protezione dalla corrosione.

Applicazioni industriali

Sistemi di approvvigionamento idrico municipale

Installata dopo le stazioni di pompaggio e lungo le tubazioni di trasmissione, la valvola aiuta a controllare il flusso inverso e a ridurre le fluttuazioni di pressione durante l'arresto della pompa.

Condotte di trattamento e trasferimento delle acque reflue

Adatto per sistemi di acque reflue dove sono necessarie una prevenzione affidabile del riflusso e una protezione resistente alla corrosione.

Sistemi ad acqua di raffreddamento delle centrali elettriche

Utilizzato nelle tubazioni di circolazione dell'acqua di raffreddamento per proteggere le pompe e mantenere stabile la direzione del flusso.

Condotte di processo industriale

Applicabile per acque industriali, acque reflue trattate e altri sistemi liquidi non aggressivi che richiedono la chiusura controllata della valvola.

Vantaggi della produzione Dafugui

Capacità di lavorazione di precisione

Dafugui utilizza apparecchiature di lavorazione CNC per lavorare corpi valvola, alberi, dischi e componenti di tenuta, mantenendo la precisione dimensionale e la coerenza dell'assemblaggio.

Regolazione idraulica personalizzata

I parametri del cilindro idraulico possono essere configurati in base a:

• Lunghezza della tubazione
• Capacità della pompa
• Pressione statica
• Velocità del flusso
• Orario di chiusura richiesto

Produzione integrata e controllo qualità

La fusione delle valvole, la lavorazione meccanica, l'ispezione dell'assemblaggio, la prova di pressione e l'ispezione del rivestimento sono controllati attraverso un processo di produzione integrato.

Specifiche tecniche

Domande frequenti

In che modo un cilindro di smorzamento idraulico migliora una valvola di ritegno a farfalla?

Una valvola di ritegno a farfalla con cilindro di smorzamento idraulico controlla la velocità di chiusura finale del disco della valvola. Rispetto ai metodi di chiusura meccanica convenzionali, fornisce una resistenza regolabile durante la corsa finale, contribuendo a ridurre le variazioni improvvise di pressione causate dalla chiusura rapida della valvola.

È possibile regolare la velocità di chiusura idraulica dopo l'installazione?

SÌ. Il sistema idraulico può essere dotato di componenti di strozzamento regolabili, consentendo al personale di manutenzione di modificare le caratteristiche di chiusura in base alle effettive condizioni operative della tubazione.

Quali materiali sono disponibili per applicazioni corrosive?

Dafugui offre componenti in acciaio inossidabile CF8/CF8M e opzioni di rivestimento resistente alla corrosione per applicazioni che coinvolgono acque reflue, fluidi industriali o ambienti che richiedono una maggiore protezione dalla corrosione.

Quali documenti di ispezione sono disponibili per gli ordini di esportazione?

Dafugui può fornire registrazioni di ispezione, rapporti di test di pressione, documentazione sui materiali e supporto per ispezioni di terze parti in base ai requisiti del progetto del cliente.
