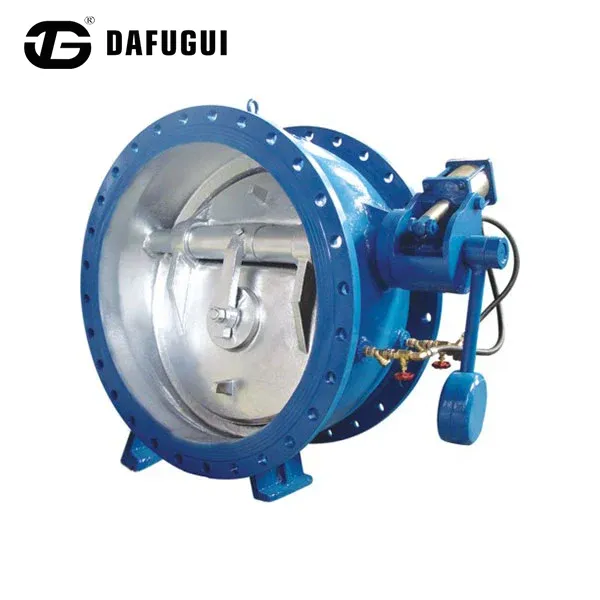

Valvola di ritegno a farfalla con contrappeso e meccanismo di chiusura lenta

La valvola di ritegno a farfalla con contrappeso Dafugui con meccanismo di chiusura lenta combina la forza di chiusura assistita per gravità con la tecnologia di buffer idraulico per ottenere una chiusura stabile senza sbattimento senza alimentazione esterna.

Quando il funzionamento della pompa si arresta inaspettatamente, il contrappeso genera una coppia di chiusura iniziale per portare il disco della valvola verso la posizione chiusa. Durante la fase finale di chiusura, il dispositivo di smorzamento idraulico controlla la velocità di movimento del disco, riducendo le interruzioni improvvise del flusso e contribuendo a minimizzare gli effetti del colpo d'ariete.

Prodotta nello stabilimento di produzione di valvole di Dafugui, la valvola supporta configurazioni di materiali in ghisa duttile, acciaio fuso e acciaio inossidabile per diversi mezzi di tubazioni e condizioni operative.

Principio di funzionamento e controllo della chiusura lenta

Chiusura con contrappeso assistita per gravità

Un braccio di contrappeso esterno è installato sull'albero della valvola per fornire una coppia di chiusura continua attraverso la forza gravitazionale. A differenza degli attuatori controllati elettricamente, la valvola di ritegno a farfalla con contrappeso e meccanismo di chiusura lenta funziona automaticamente in caso di interruzione di corrente o di arresto di emergenza della pompa.

La posizione del contrappeso può essere regolata lungo il braccio della leva per modificare le caratteristiche di chiusura in base alla pressione della tubazione, alla velocità del flusso e ai requisiti di installazione.

Smorzamento idraulico per chiusura controllata

Durante la fase di chiusura iniziale, il disco della valvola si muove rapidamente grazie alla forza del flusso inverso e all'azione del contrappeso.

Quando il disco si avvicina alla posizione di seduta, il cilindro di smorzamento idraulico controlla la velocità di chiusura finale regolando il flusso dell'olio attraverso il sistema di strozzamento interno.

Questo processo di chiusura in due fasi aiuta a:

Ridurre l'impatto del disco della valvola contro la sede

Ridurre al minimo le fluttuazioni di pressione

Migliorare la durata utile dei componenti di tenuta

Ridurre le vibrazioni nei grandi sistemi di tubazioni

Vantaggio del marchio Dafugui: vantaggio competitivo rispetto ai concorrenti

• Sinergia di cluster industriali:Situata nel distretto di Longwan, Wenzhou, la Valve City cinese, e a soli 3 km dall'aeroporto di Wenzhou, Dafugui beneficia di una catena di approvvigionamento locale senza eguali e di efficienti rotte di spedizione internazionali.

• Stabilimento produttivo integrato di 5.000 m²:La lavorazione della fusione di alloggi, la finitura CNC, la saldatura automatizzata e i test di pressione sotto lo stesso tetto ci consentono di eliminare i ricarichi degli intermediari e di offrire prezzi competitivi diretti in fabbrica.

• Investimenti in macchinari avanzati:Utilizzando centri di lavorazione per stampi su larga scala, torni CNC ad alta precisione e linee di saldatura automatizzate, Dafugui mantiene una maggiore precisione di produzione e tempi di consegna più brevi rispetto alle officine di assemblaggio regionali.

Specifiche tecniche

Ispezione e test di qualità

Ogni valvola di ritegno a farfalla con contrappeso Dafugui con meccanismo di chiusura lenta è sottoposta a procedure di ispezione prima della spedizione:

Prova di pressione idrostatica

I corpi valvola sono testati sotto pressione idrostatica secondo gli standard applicabili per verificare la resistenza alla pressione e l'integrità strutturale.

Prova di tenuta della sede

Le prestazioni di tenuta vengono controllate in condizioni di pressione nominale per confermare prestazioni di chiusura affidabili.

Test delle prestazioni di smorzamento idraulico

La corsa di chiusura e le caratteristiche di smorzamento vengono ispezionate per garantire il funzionamento regolare del meccanismo di chiusura lenta.

Controllo dimensionale

Componenti critici tra cui:

Albero della valvola

Posizione del disco

Dimensioni della flangia

Collegamento del contrappeso

vengono misurati prima dell'assemblaggio finale.

Domande frequenti

Cosa succede se un'interruzione di corrente arresta inaspettatamente le pompe principali?

Il meccanismo del contrappeso si abbassa automaticamente per gravità quando il flusso in avanti si arresta, avviando la chiusura immediata senza richiedere elettricità esterna o intervento manuale.

La valvola di ritegno a farfalla con contrappeso con meccanismo di chiusura lenta può essere utilizzata in condutture di acqua grezza non trattata?

Sì, se dotato di un corpo in ghisa duttile con rivestimento epossidico e di un albero in acciaio inossidabile, gestisce l'acqua grezza del fiume e il deflusso delle acque piovane contenenti solidi sospesi delicati senza attaccarsi.

Come si confrontano i prezzi di Dafugui con quelli dei fornitori europei di valvole?

Sfruttando il maturo ecosistema industriale di Wenzhou e le operazioni di fabbrica integrate, Dafugui fornisce pacchetti di valvole conformi CE e API con tempi di approvvigionamento e costi significativamente ridotti.
