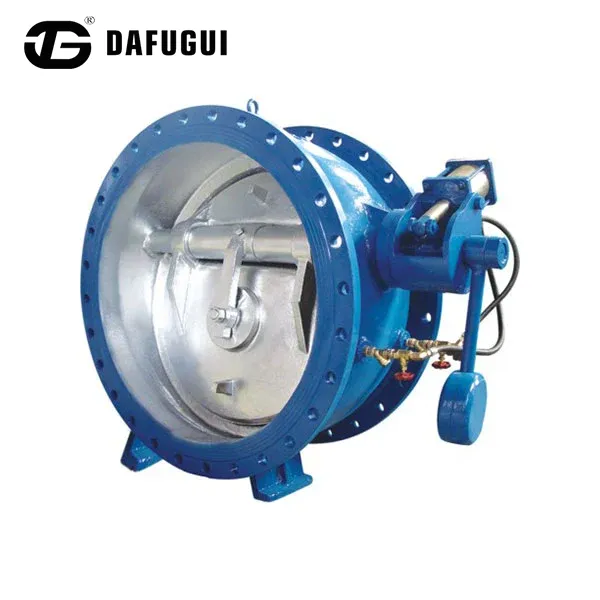

Valvola di ritegno tampone a farfalla per eliminazione del colpo d'ariete senza colpo

La valvola di ritegno a farfalla tampone per l'eliminazione del colpo d'ariete Dafugui è progettata per fornire una prevenzione stabile del riflusso nei sistemi di pompaggio in cui la chiusura rapida della valvola può creare variazioni transitorie di pressione.

Le valvole di ritegno tradizionali possono generare forze di impatto quando il disco ritorna rapidamente in posizione chiusa dopo l'arresto della pompa. Questa valvola di ritegno a farfalla utilizza una struttura a chiusura controllata per rallentare il movimento finale del disco prima del posizionamento, riducendo l'impatto meccanico tra il disco e la sede della valvola.

Il design è adatto per condotte di trasmissione dell'acqua a lunga distanza, stazioni di pompaggio, sistemi idrici industriali e applicazioni che richiedono vibrazioni e rumore di funzionamento ridotti.

Principio di chiusura non-slam

Movimento controllato del disco

Durante il normale funzionamento, la pressione del fluido in avanti mantiene il disco a farfalla aperto con una resistenza al flusso minima.

Quando la valvola di ritegno a farfalla per l'eliminazione del colpo d'ariete senza colpo si arresta o cambia la direzione del flusso:

Il disco inizia a chiudersi sotto la forza del flusso inverso.

Il movimento di chiusura iniziale avviene rapidamente per limitare il flusso inverso.

Il meccanismo di bufferizzazione controlla la fase di chiusura finale.

Il disco entra in contatto gradualmente con la sede, riducendo l'impatto in chiusura.

Questo processo di chiusura a due stadi aiuta a ridurre gli sbalzi di pressione improvvisi e migliora la stabilità di servizio della valvola.

Caratteristiche principali del progetto

Controllo del colpo d'ariete

Il colpo d'ariete si verifica quando il fluido che scorre cambia rapidamente velocità, creando onde di pressione all'interno della tubazione.

La valvola di ritegno a farfalla senza sbattimento aiuta a controllare questa condizione:

Riduzione dell'impatto rapido del disco durante la chiusura

Levigatura del processo di seduta finale

Riduzione delle vibrazioni trasmesse a tubazioni e apparecchiature

Protezione dei componenti collegati come flange, guarnizioni e strumenti a pressione

La risposta effettiva alla pressione dipende dalla lunghezza della tubazione, dalla velocità del fluido, dalle caratteristiche della pompa e dalla progettazione del sistema.

Funzionamento silenzioso per stazioni di pompaggio

Rispetto alle valvole di ritegno convenzionali che possono creare un notevole rumore d'impatto in chiusura, la struttura di chiusura tamponata garantisce un funzionamento più fluido.

È adatto per:

Sale pompe interne

Impianti idrici urbani

Infrastrutture idriche residenziali

Impianti industriali che richiedono una minore rumorosità di funzionamento

Struttura a disco a farfalla per applicazioni su condotte di grandi dimensioni

La configurazione a farfalla prevede:

Dimensioni compatte della valvola

Requisiti di spazio di installazione inferiori

Soluzioni adatte per tubazioni di grande diametro

Ridotta complessità di manutenzione

Il passaggio del flusso ottimizzato aiuta a mantenere un movimento efficiente del fluido in condizioni operative normali.

Aree di applicazione

Guida alla selezione per progetti di ingegneria

Quando si seleziona una valvola di ritegno a farfalla per l'eliminazione del colpo d'ariete senza colpo, gli ingegneri dovrebbero considerare:

Parametri della pipeline

Diametro del tubo

Velocità del flusso

Pressione di esercizio

Capacità della pompa

Lunghezza della tubazione

Condizioni fluide

Acqua pulita

Liquami

Acqua di raffreddamento

Acque di processo industriale

Requisiti di installazione

Condizioni di installazione orizzontale o verticale

Spazio disponibile per la manutenzione

Flangia standard richiesta

Dafugui può fornire consigli di configurazione basati sui dati operativi del progetto.

Domande frequenti

In che modo questa valvola di ritegno a farfalla per l'eliminazione del colpo d'ariete senza colpo protegge dal trafilamento articolare?

Eliminando improvvisi picchi di pressione dinamica, mantiene le pressioni interne della tubazione ben entro le normali soglie operative, impedendo alle guarnizioni della flangia di allentarsi o esplodere.

Un cliente può richiedere un'ispezione di terze parti (ad esempio SGS, TÜV, BV) prima della spedizione in fabbrica?

Sì, Dafugui accoglie regolarmente ispettori di terze parti per esaminare la documentazione di produzione, assistere a test di pressione idrostatica e verificare la conformità degli imballaggi.

Quali opzioni esistono se una dimensione di valvola personalizzata richiede una foratura della flangia non standard?

La nostra officina di tornitura CNC è in grado di realizzare layout di fori per bulloni su flangia non standard in base ai disegni tecnici personalizzati inviati durante l'effettuazione dell'ordine.
