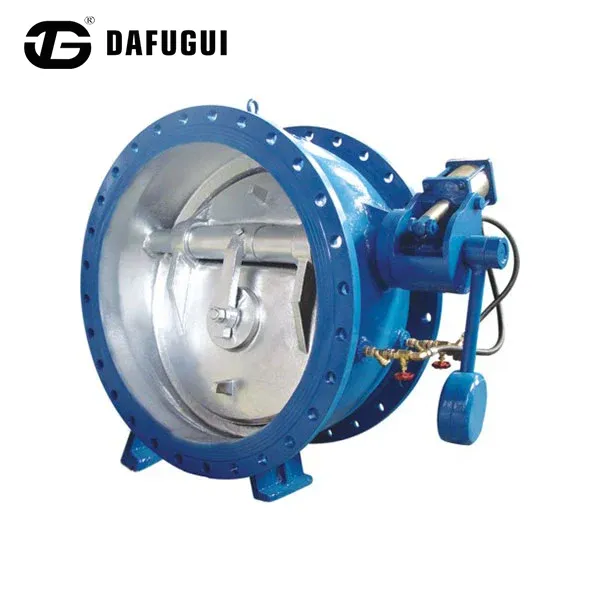

Valvola di ritegno a farfalla con velocità di chiusura lenta controllata

La valvola di ritegno a farfalla con velocità di chiusura lenta controllata di Dafugui è progettata per la trasmissione dell'acqua municipale, i sistemi di circolazione industriale e le applicazioni di stazioni di pompaggio in cui la chiusura incontrollata della valvola può causare fluttuazioni di pressione e stress meccanico.

La valvola combina una struttura di valvola di ritegno a farfalla con un sistema di buffer idraulico regolabile. Durante il funzionamento normale, il disco si apre con una bassa resistenza al flusso. Quando si verifica un flusso inverso dopo l'arresto della pompa, il dispositivo di smorzamento idraulico controlla la fase finale di chiusura, contribuendo a ridurre l'impatto improvviso del disco e a minimizzare gli effetti del colpo d'ariete.

Prodotte con componenti lavorati a CNC, corpi valvola sottoposti a test di pressione e opzioni di connessione a flangia multipla, le valvole Dafugui sono disponibili per sistemi di tubazioni DN50–DN1400 con valori di pressione fino a 2,5 MPa.

Controllo dello smorzamento idraulico regolabile

Regolazione variabile dell'acceleratore idraulico

La valvola di ritegno a farfalla con velocità di chiusura lenta controllata è dotata di una valvola a spillo regolabile che controlla la resistenza del flusso d'olio all'interno della camera di smorzamento. Regolando l'apertura della valvola a farfalla, i tecnici della manutenzione possono modificare la velocità di chiusura lenta in base ai requisiti effettivi della tubazione.

Ciò consente di abbinare le caratteristiche di chiusura della valvola alle diverse condizioni del sistema, tra cui:

Condotte per il trasporto dell'acqua a lunga distanza

Stazione di pompaggio ad alta prevalenza

Linee di scarico di grande diametro

Sistemi di raffreddamento ad acqua industriale

Prestazioni di chiusura a due fasi

La valvola adotta un processo di chiusura a due stadi:

Fase di chiusura rapida (corsa iniziale)

Il disco si muove rapidamente per gran parte del suo angolo di chiusura sotto la forza del flusso inverso, riducendo la quantità di movimento inverso del fluido.

Fase di chiusura lenta controllata (corsa finale)

Man mano che il disco si avvicina alla posizione della sede, il cilindro idraulico aumenta gradualmente la resistenza, rallentando il movimento finale e riducendo l'impatto meccanico sulla sede della valvola.

Questa sequenza di chiusura controllata aiuta a ottenere prestazioni di chiusura più fluide rispetto alle valvole di ritegno convenzionali senza sistemi di smorzamento.

Protezione dell'ammortizzatore idraulico

La valvola di ritegno a farfalla con velocità di chiusura lenta controllata assorbe parte dell'energia di chiusura del disco attraverso lo spostamento controllato dell'olio. Ciò riduce:

Forza d'impatto del disco della valvola

Vibrazioni della tubazione

Fluttuazione della pressione durante gli interventi della pompa

Sollecitazione meccanica sui componenti delle tubazioni collegate

Specifiche tecniche

Ispezione di qualità e test di fabbrica

Per garantire un funzionamento affidabile prima della spedizione, Dafugui esegue procedure di ispezione tra cui:

Test di pressione idrostatica

I corpi valvola sono testati sotto pressione idraulica secondo gli standard applicabili per verificare la resistenza strutturale e le prestazioni di tenuta.

Test di funzionalità del cilindro idraulico

Ogni gruppo di smorzamento viene controllato per:

Movimento fluido del pistone

Risposta dell'acceleratore regolabile

Consistenza della velocità di chiusura

Controllo dell'accuratezza dimensionale

Componenti critici tra cui:

Diametro dell'albero

Allineamento del disco

Dimensioni lavorazione sede

Dimensioni connessione flangia

vengono controllati utilizzando apparecchiature di misurazione di precisione.

Ispezione della qualità del rivestimento

Lo spessore del rivestimento protettivo e la qualità della superficie vengono controllati per migliorare la resistenza alla corrosione durante il funzionamento a lungo termine.

Domande frequenti

In che modo il cilindro idraulico regolabile controlla la velocità di chiusura della valvola?

La valvola di ritegno a farfalla con velocità di chiusura lenta controllata controlla la velocità di chiusura regolando il flusso dell'olio attraverso una valvola a farfalla regolabile. La modifica dell'apertura della valvola a farfalla modifica la resistenza di smorzamento, consentendo agli ingegneri di regolare la fase di chiusura finale in base alle condizioni operative della tubazione.

Perché la chiusura lenta è importante nelle grandi condotte idriche?

Le tubazioni di grande diametro contengono una quantità di moto fluida significativa. La chiusura rapida della valvola può creare onde di pressione che sollecitano tubi, giunti e apparecchiature. La chiusura lenta controllata aiuta a ridurre questi sbalzi di pressione improvvisi durante gli eventi di arresto della pompa.

Dafugui può personalizzare la valvola in base alle diverse condizioni della stazione di pompaggio?

SÌ. Dafugui può regolare le caratteristiche di smorzamento idraulico in base alla lunghezza della tubazione, alla portata, alla pressione nominale e ai requisiti del progetto per fornire una configurazione della valvola adeguata.

Quali controlli vengono eseguiti prima della spedizione?

Ogni valvola viene sottoposta a test di pressione, ispezione dimensionale, controlli della funzione di smorzamento idraulico e controllo della qualità del rivestimento prima della consegna.
